项目已开源,开源地址: https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial , 欢迎fork & star

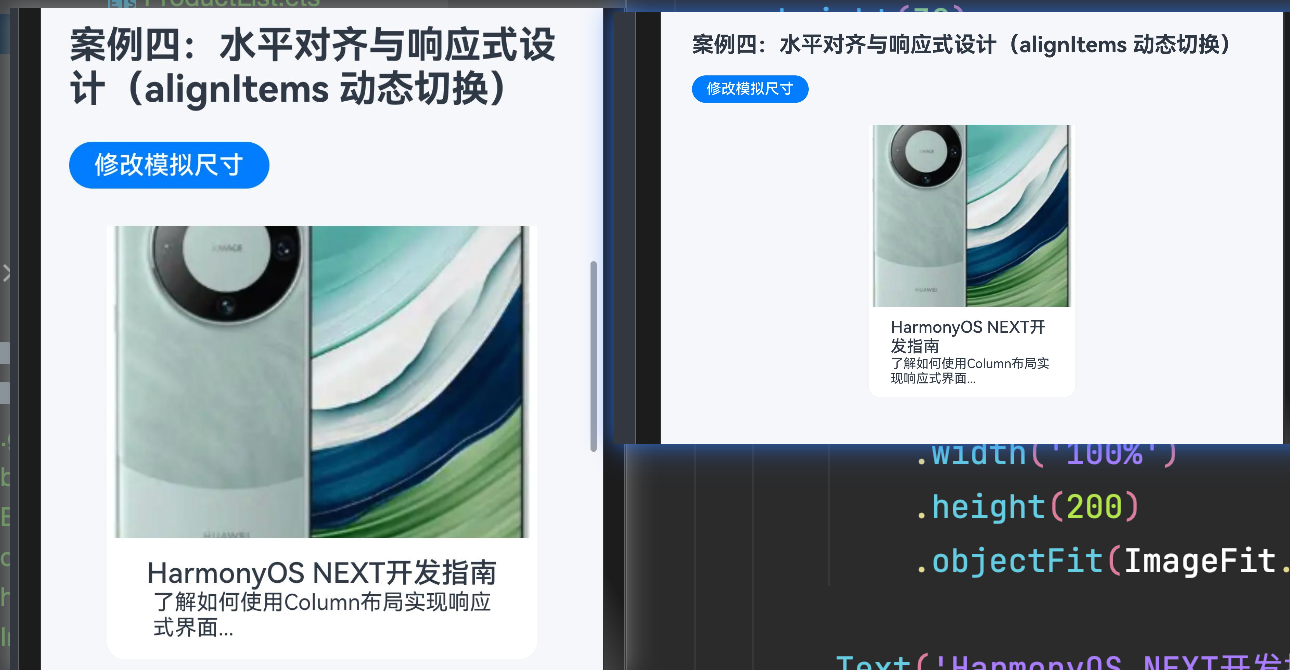

效果演示


1. 引言

在上一部分中,我们介绍了响应式设计的基本概念、Column组件的水平对齐能力以及如何通过条件渲染实现响应式宽度设置。本教程将继续深入探讨响应式卡片内容的详细实现,包括图片和文本组件的属性设置、卡片样式的定制以及完整代码的分析,帮助开发者掌握更全面的响应式设计技巧。

2. 卡片内容的详细实现

2.1 卡片内容的整体结构

Column() {
    Image($r('app.media.phone'))
        .width('100%')
        .height(200)
        .objectFit(ImageFit.Cover)

    Text('HarmonyOS NEXT开发指南')
        .fontSize(18)
        .fontWeight(500)
        .padding({ left: 24, top: 12, right: 24 })

    Text('了解如何使用Column布局实现响应式界面...')
        .fontSize(14)
        .lineHeight(1.5)
        .padding({ left: 24, right: 24, bottom: 12 })
        .textOverflow({ overflow: TextOverflow.Ellipsis })
        .maxLines(2)
}

卡片内容由三个主要部分组成:

  1. 顶部图片
  2. 标题文本
  3. 描述文本

这种结构是常见的卡片设计模式,适用于展示文章、产品或功能介绍等内容。

2.2 Image组件详解

Image($r('app.media.phone'))
    .width('100%')
    .height(200)
    .objectFit(ImageFit.Cover)

2.2.1 Image组件属性详解

属性 作用
资源引用 $r('app.media.phone') 引用应用资源中的图片
width '100%' 设置图片宽度占父容器的100%
height 200 设置图片高度为固定的200vp
objectFit ImageFit.Cover 设置图片填充模式为覆盖,确保图片填满容器且不变形

2.2.2 objectFit属性的可选值

ImageFit值 效果描述 适用场景
Cover 保持宽高比缩放图片,使图片完全覆盖容器,可能裁剪部分内容 需要填满容器且不留白边的场景
Contain 保持宽高比缩放图片,使图片完全显示在容器内,可能有空白区域 需要完整显示图片内容的场景
Fill 拉伸图片填满容器,可能导致图片变形 图片比例不重要的场景
None 保持图片原始大小,不进行缩放 需要显示原始图片的场景
ScaleDown 保持宽高比,在None和Contain之间选择较小的一个 需要在保持原始大小和完全显示之间平衡的场景

在卡片设计中,通常使用Cover模式可以确保图片区域视觉效果最佳,不会出现空白区域,同时保持图片不变形。

2.3 标题Text组件详解

Text('HarmonyOS NEXT开发指南')
    .fontSize(18)
    .fontWeight(500)
    .padding({ left: 24, top: 12, right: 24 })

2.3.1 标题Text组件属性详解

属性 作用
fontSize 18 设置字体大小为18vp,适合作为卡片标题
fontWeight 500 设置字体粗细为中等偏粗,增强标题的视觉重要性
padding { left: 24, top: 12, right: 24 } 设置内边距:左右各24vp,顶部12vp,提供适当的留白

标题文本使用了较大的字号和中等偏粗的字重,使其在视觉层次上更加突出,便于用户快速识别卡片的主题。

2.4 描述Text组件详解

Text('了解如何使用Column布局实现响应式界面...')
    .fontSize(14)
    .lineHeight(1.5)
    .padding({ left: 24, right: 24, bottom: 12 })
    .textOverflow({ overflow: TextOverflow.Ellipsis })
    .maxLines(2)

2.4.1 描述Text组件属性详解

属性 作用
fontSize 14 设置字体大小为14vp,小于标题,适合作为描述文本
lineHeight 1.5 设置行高为字体大小的1.5倍,提高多行文本的可读性
padding { left: 24, right: 24, bottom: 12 } 设置内边距:左右各24vp,底部12vp,提供适当的留白
textOverflow { overflow: TextOverflow.Ellipsis } 设置文本溢出时显示省略号
maxLines 2 限制最多显示2行文本,超出部分截断

描述文本使用了较小的字号和适当的行高,在视觉层次上次于标题。通过设置textOverflow和maxLines属性,可以确保描述文本在有限的空间内得到合理展示,避免内容过多导致卡片过长。

3. 卡片样式的定制

3.1 卡片容器的样式设置

.width(this.MockMediaQuery.width > 720 ? '40%' : '100%') // 平板及以上宽度显示为40%宽度
.alignItems(
    this.MockMediaQuery.width > 720 ? HorizontalAlign.Start : HorizontalAlign.Center
) // 大屏左对齐,小屏居中
.backgroundColor(0xFFFFFF)
.shadow({ radius: 4, color: 0x05000000 })
.borderRadius(12)

3.1.1 卡片容器样式属性详解

属性 作用
width 条件表达式 根据屏幕宽度动态设置卡片宽度
alignItems 条件表达式 根据屏幕宽度动态设置子组件的水平对齐方式
backgroundColor 0xFFFFFF 设置背景色为白色
shadow { radius: 4, color: 0x05000000 } 添加阴影效果,提升卡片的立体感
borderRadius 12 设置边框圆角为12vp,使卡片外观更加圆润

3.2 阴影效果的实现

阴影效果是卡片设计中常用的视觉元素,可以增强界面的层次感和立体感。在HarmonyOS NEXT中,我们可以通过shadow属性来实现阴影效果:

.shadow({ radius: 4, color: 0x05000000 })

3.2.1 shadow属性参数详解

参数 作用
radius 4 设置阴影的模糊半径为4vp,值越大阴影越模糊
color 0x05000000 设置阴影颜色为黑色(000000)且透明度为5%(05)

阴影效果的设计原则是:

  • 保持适度的模糊半径,避免过于锐利或过于模糊
  • 使用低透明度的颜色,避免阴影过于明显
  • 与卡片的圆角配合,创造自然的立体效果

3.3 外层容器的样式设置

Column({ space: 24 })
{
    // 卡片内容
}
.width('100%')
.padding(24)

3.3.1 外层容器样式属性详解

属性 作用
space 24 设置子组件之间的垂直间距为24vp
width '100%' 设置容器宽度占父容器的100%
padding 24 设置内边距为24vp,提供适当的留白

外层容器使用了适当的间距和内边距,确保卡片在界面中有足够的呼吸空间,提升整体的视觉体验。

4. 响应式设计的最佳实践

4.1 断点设置

在响应式设计中,断点是指触发布局变化的屏幕尺寸阈值。在我们的案例中,使用了720px作为断点:

this.MockMediaQuery.width > 720 ? '40%' : '100%'
设备类型 屏幕宽度 布局特点
手机 ≤720px 卡片宽度100%,内容居中对齐
平板及以上 >720px 卡片宽度40%,内容左对齐

在实际应用中,可以根据需要设置多个断点,以适应更多种类的设备。

4.2 响应式设计的核心原则

原则 说明 实现方式
内容优先 确保内容在任何设备上都能清晰呈现 使用适当的字体大小和行高,限制文本行数
弹性布局 使用相对单位和百分比,而非固定尺寸 使用百分比设置宽度,使用vp单位设置内边距
渐进增强 先确保基本功能,再添加大屏特有的增强功能 在大屏设备上提供更优化的布局和交互
简化设计 在小屏设备上简化界面,保留核心功能 在小屏设备上使用更简洁的布局和更少的装饰元素

5. 完整代码分析

interface MediaQueryType {
    width: number;
    height: number;
};
@Component
export struct ResponsiveCardExample {
    @State MockMediaQuery:MediaQueryType = {
        width: 720,
        height: 1280,
    }
    build() {
        Column(){
            Row(){
                Button('修改模拟尺寸').onClick(()=>{
                    this.MockMediaQuery = {
                        width: 1000,
                        height: 1280,
                    }
                })
            }
            .width('100%')
            .height(30)
            Column({ space: 24 })
            {
                // 根据屏幕宽度动态设置对齐方式
                Column()
                {
                    Image($r('app.media.phone'))
                        .width('100%')
                        .height(200)
                        .objectFit(ImageFit.Cover)

                    Text('HarmonyOS NEXT开发指南')
                        .fontSize(18)
                        .fontWeight(500)
                        .padding({ left: 24, top: 12, right: 24 })

                    Text('了解如何使用Column布局实现响应式界面...')
                        .fontSize(14)
                        .lineHeight(1.5)
                        .padding({ left: 24, right: 24, bottom: 12 })
                        .textOverflow({ overflow: TextOverflow.Ellipsis })
                        .maxLines(2)
                }
                .width(this.MockMediaQuery.width > 720 ? '40%' : '100%') // 平板及以上宽度显示为40%宽度
                .alignItems(
                    this.MockMediaQuery.width > 720 ? HorizontalAlign.Start : HorizontalAlign.Center
                ) // 大屏左对齐,小屏居中
                .backgroundColor(0xFFFFFF)
                .shadow({ radius: 4, color: 0x05000000 })
                .borderRadius(12)
            }
            .width('100%')
            .padding(24)
        }
    }
}

5.1 代码结构分析

  1. 接口定义:定义MediaQueryType接口,包含width和height属性
  2. 组件定义:使用@Component装饰器定义ResponsiveCardExample自定义组件
  3. 状态定义:使用@State装饰器定义MockMediaQuery状态变量,模拟屏幕尺寸
  4. 布局结构:使用嵌套的Column和Row组件创建整体布局框架
  5. 尺寸切换:实现一个按钮,用于切换模拟的屏幕尺寸
  6. 卡片内容:实现包含图片和文本的卡片内容
  7. 响应式设计:根据屏幕宽度动态调整卡片宽度和对齐方式
  8. 样式设置:为各个组件设置适当的样式属性,包括背景色、阴影、圆角等

5.2 响应式设计的实现分析

在这个案例中,响应式设计主要通过以下两个方面实现:

  1. 宽度调整

    .width(this.MockMediaQuery.width > 720 ? '40%' : '100%')


    根据屏幕宽度动态设置卡片宽度,在大屏设备上显示为40%宽度,在小屏设备上显示为100%宽度。

  2. 对齐方式调整

    .alignItems(
        this.MockMediaQuery.width > 720 ? HorizontalAlign.Start : HorizontalAlign.Center
    )


    根据屏幕宽度动态设置子组件的水平对齐方式,在大屏设备上左对齐,在小屏设备上居中对齐。

这种实现方式简洁高效,通过少量代码就能实现良好的响应式效果,适合大多数应用场景。

6. 总结

通过本教程的两个部分,我们详细讲解了如何使用Column组件的水平对齐能力(alignItems)和条件渲染技术实现响应式卡片布局
