25.[HarmonyOS NEXT Column案例五（下）] 精细化列表项设计：多层嵌套布局与视觉层次构建

2025-05-31 23:55:48
114次阅读
0个评论

项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ， 欢迎fork & star

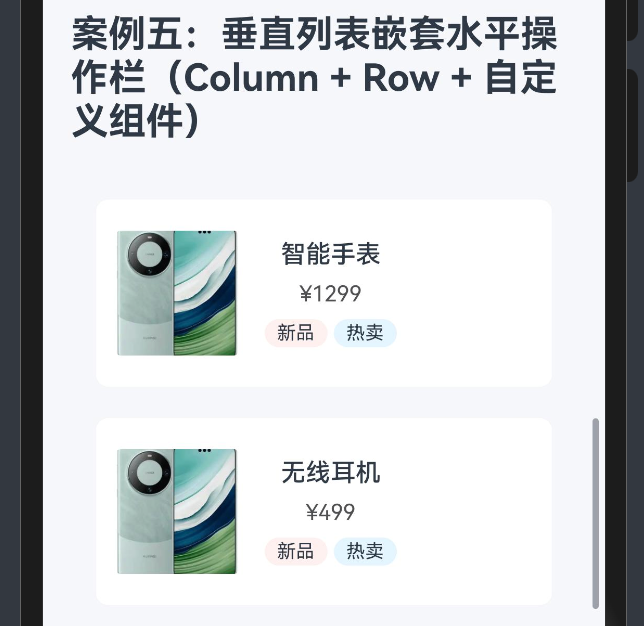

效果演示


1. 引言

在上一部分中，我们介绍了垂直列表的基础结构、数据模型设计以及外层Column的实现。本教程将继续深入探讨列表项的内部结构，包括Row布局的实现、图片与文本的样式设置以及嵌套标签的实现方法，帮助开发者掌握更复杂的布局技巧，创建视觉层次分明、信息丰富的产品列表界面。

2. 列表项的Row布局实现

2.1 列表项的基本结构

Row({ space: 16 }) // 每个列表项内部用 Row 水平排列
   {
    // 左侧图片
    Image(item.image)
        .width(80)
        .height(80)
        .objectFit(ImageFit.Cover)
        .borderRadius(4)

    // 右侧内容区域（垂直排列）
    Column({ space: 8 }) {
        // 文本和标签内容
    }
} .width('100%')
.height(120)
.padding(12)
.backgroundColor(0xFFFFFF)
.borderRadius(8)
.shadow({ radius: 2, color: 0x05000000 })

每个列表项使用Row组件实现水平布局，将产品图片和详细信息分别放置在左右两侧。

2.2 Row组件属性详解

属性/参数 值 作用
space 16 设置子组件之间的水平间距为16vp
width '100%' 设置Row宽度占父容器的100%
height 120 设置Row高度为固定的120vp
padding 12 设置内边距为12vp，使内容与边框保持适当距离
backgroundColor 0xFFFFFF 设置背景色为白色
borderRadius 8 设置边框圆角为8vp，使列表项更美观
shadow 对象 添加阴影效果，提升列表项的立体感

2.3 阴影效果的实现

.shadow({ radius: 2, color: 0x05000000 })

阴影效果是卡片式设计中常用的视觉元素，可以增强界面的层次感和立体感。

参数 值 作用
radius 2 设置阴影的模糊半径为2vp，值越大阴影越模糊
color 0x05000000 设置阴影颜色为黑色（000000）且透明度为5%（05）

在设计阴影时，应遵循以下原则：

  • 保持适度的模糊半径，避免过于锐利或过于模糊
  • 使用低透明度的颜色，避免阴影过于明显
  • 与卡片的圆角配合，创造自然的立体效果

3. 图片组件的实现

3.1 图片组件的基本结构

Image(item.image)
    .width(80)
    .height(80)
    .objectFit(ImageFit.Cover)
    .borderRadius(4)

3.2 图片组件属性详解

属性 值 作用
构造参数 item.image 设置图片源，来自Product对象的image属性
width 80 设置图片宽度为80vp
height 80 设置图片高度为80vp
objectFit ImageFit.Cover 设置图片填充模式为覆盖，确保图片填满容器且不变形
borderRadius 4 设置边框圆角为4vp，使图片边角更圆润

3.3 objectFit属性的重要性

objectFit属性控制图片如何适应其容器的尺寸，在列表项中尤为重要：

ImageFit值 效果描述 适用场景
Cover 保持宽高比缩放图片，使图片完全覆盖容器，可能裁剪部分内容 产品列表、缩略图等需要统一尺寸的场景
Contain 保持宽高比缩放图片，使图片完全显示在容器内，可能有空白区域 需要显示完整图片内容的场景
Fill 拉伸图片填满容器，可能导致图片变形 背景图等不强调原始比例的场景
None 保持图片原始大小，不进行缩放 需要显示原始图片的场景
ScaleDown 保持宽高比，在None和Contain之间选择较小的一个 需要在保持原始大小和完全显示之间平衡的场景

在产品列表中，通常使用ImageFit.Cover可以确保所有产品图片具有统一的视觉效果，无论原始图片的宽高比如何。

4. 右侧内容区域的Column布局

4.1 右侧Column的基本结构

Column({ space: 8 }) {
    Text(item.title)
        .fontSize(16)
        .fontWeight(500)
        .textOverflow({ overflow: TextOverflow.Ellipsis })
        .maxLines(1)

    Text(item.price)
        .fontSize(14)
        .fontColor(0xFF4D4F53)

    // 水平排列的标签（嵌套 Row）
    Row({ space: 4 }) {
        // 标签内容
    }
}

右侧内容区域使用Column组件垂直排列产品标题、价格和标签。

4.2 右侧Column属性详解

属性/参数 值 作用
space 8 设置子组件之间的垂直间距为8vp

4.3 文本组件的实现

4.3.1 标题文本

Text(item.title)
    .fontSize(16)
    .fontWeight(500)
    .textOverflow({ overflow: TextOverflow.Ellipsis })
    .maxLines(1)
属性 值 作用
构造参数 item.title 设置文本内容，来自Product对象的title属性
fontSize 16 设置字体大小为16vp
fontWeight 500 设置字体粗细为中等偏粗
textOverflow { overflow: TextOverflow.Ellipsis } 设置文本溢出时显示省略号
maxLines 1 限制最多显示1行文本，超出部分截断

4.3.2 价格文本

Text(item.price)
    .fontSize(14)
    .fontColor(0xFF4D4F53)
属性 值 作用
构造参数 item.price 设置文本内容，来自Product对象的price属性
fontSize 14 设置字体大小为14vp，小于标题
fontColor 0xFF4D4F53 设置字体颜色为深灰色

5. 嵌套标签的Row布局

5.1 标签Row的基本结构

Row({ space: 4 }) {
    Text('新品')
        .fontSize(12)
        .padding({ top: 2, bottom: 2, left: 8, right: 8 })
        .backgroundColor(0xFFF0F0)
        .borderRadius(10)

    Text('热卖')
        .fontSize(12)
        .padding({ top: 2, bottom: 2, left: 8, right: 8 })
        .backgroundColor(0xFFE5F5FF)
        .borderRadius(10)
}

标签区域使用Row组件水平排列多个标签，每个标签使用Text组件实现。

5.2 标签Row属性详解

属性/参数 值 作用
space 4 设置子组件之间的水平间距为4vp

5.3 标签Text组件的实现

Text('新品')
    .fontSize(12)
    .padding({ top: 2, bottom: 2, left: 8, right: 8 })
    .backgroundColor(0xFFF0F0)
    .borderRadius(10)
属性 值 作用
构造参数 '新品' 设置标签文本内容
fontSize 12 设置字体大小为12vp，小于价格文本
padding { top: 2, bottom: 2, left: 8, right: 8 } 设置内边距，使标签文本有适当的留白
backgroundColor 0xFFF0F0 设置背景色为浅红色（新品标签）
borderRadius 10 设置边框圆角为10vp，使标签呈胶囊形状

5.4 标签颜色的视觉区分

在本案例中，我们使用不同的背景色来区分不同类型的标签：

标签类型 背景色 颜色描述 视觉效果
新品 0xFFF0F0 浅红色 突出新上市的产品
热卖 0xFFE5F5FF 浅蓝色 强调销售良好的产品

这种颜色编码方式可以帮助用户快速识别产品的特性，提升信息传达效率。

6. 完整代码分析

让我们回顾完整的ProductList组件代码：

interface Product { image: Resource |string, title: string, price: string }
@Component
export struct ProductList {
    private products:Product[] = [
        { image: $r('app.media.phone'), title: '智能手表', price: '¥1299' },
        { image: $r('app.media.phone'), title: '无线耳机', price: '¥499' }
    ]

    build() {
        Column({ space: 20 }) // 外层 Column 控制列表垂直间距
             {

            ForEach(this.products, (item:Product) => {
                Row({ space: 16 }) // 每个列表项内部用 Row 水平排列
                   {

                    // 左侧图片
                    Image(item.image)
                        .width(80)
                        .height(80)
                        .objectFit(ImageFit.Cover)
                        .borderRadius(4)

                    // 右侧内容区域（垂直排列）
                    Column({ space: 8 }) {
                        Text(item.title)
                            .fontSize(16)
                            .fontWeight(500)
                            .textOverflow({ overflow: TextOverflow.Ellipsis })
                            .maxLines(1)

                        Text(item.price)
                            .fontSize(14)
                            .fontColor(0xFF4D4F53)

                        // 水平排列的标签（嵌套 Row）
                        Row({ space: 4 }) {
                            Text('新品')
                                .fontSize(12)
                                .padding({ top: 2, bottom: 2, left: 8, right: 8 })
                                .backgroundColor(0xFFF0F0)
                                .borderRadius(10)

                            Text('热卖')
                                .fontSize(12)
                                .padding({ top: 2, bottom: 2, left: 8, right: 8 })
                                .backgroundColor(0xFFE5F5FF)
                                .borderRadius(10)
                        }
                    }
                } .width('100%')
                .height(120)
                .padding(12)
                .backgroundColor(0xFFFFFF)
                .borderRadius(8)
                .shadow({ radius: 2, color: 0x05000000 })
            }, (item:Product) => item.title)
        }.width('100%')
        .padding(16)
    }
}

6.1 代码结构分析

  1. 接口定义：定义Product接口，描述产品数据结构
  2. 组件定义：使用@Component装饰器定义ProductList自定义组件
  3. 数据初始化：初始化products数组，包含两个产品示例
  4. 布局结构：
    • 外层Column：垂直排列所有列表项
    • ForEach循环：遍历products数组，渲染每个产品
    • 列表项Row：水平排列图片和内容
    • 内容Column：垂直排列标题、价格和标签
    • 标签Row：水平排列多个标签

6.2 布局嵌套层次

本案例展示了多层嵌套布局的实现方式：

  1. 第一层：外层Column（垂直列表）
  2. 第二层：列表项Row（水平排列）
  3. 第三层：右侧内容Column（垂直排列）
  4. 第四层：标签Row（水平排列）

这种多层嵌套的布局结构能够实现复杂的界面设计，但也需要注意控制嵌套深度，避免过度嵌套导致性能问题。

6.3 链式调用的优势

在代码中，我们大量使用了链式调用来设置组件属性：

Image(item.image)
    .width(80)
    .height(80)
    .objectFit(ImageFit.Cover)
    .borderRadius(4)

链式调用的优势包括：

  • 代码简洁：避免重复写组件变量名
  • 可读性强：属性设置清晰可见
  • 易于修改：可以方便地添加或删除属性

7. 总结

通过本教程的两个部分，我们详细讲解了如何使用Column和Row组件的嵌套组合，创建一个垂直列表与水平操作栏相结合的复合布局
