51.[HarmonyOS NEXT RelativeContainer案例八] 精确控制的搜索栏：链中偏移布局技术详解

项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ， 欢迎fork & star

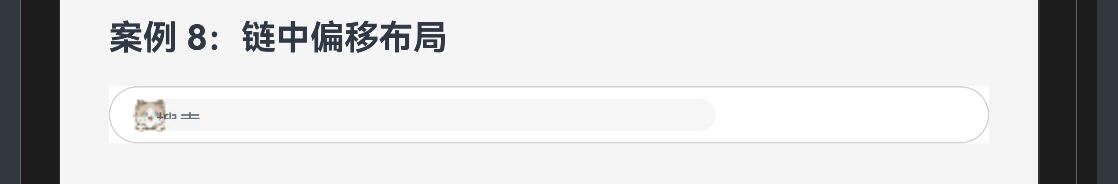

效果演示

1. 引言

搜索栏是现代应用中常见的UI组件，通常包含一个搜索图标和一个输入框。在设计搜索栏时，我们常常需要精确控制组件之间的位置关系，使其既美观又符合用户的使用习惯。HarmonyOS NEXT的RelativeContainer组件提供了链中偏移(bias)功能，能够精确控制链中组件的位置，非常适合实现搜索栏这类需要精确定位的UI元素。本教程将详细讲解如何利用RelativeContainer的链中偏移功能实现一个美观、实用的搜索栏。

2. 链中偏移(Bias)概述

链中偏移是RelativeContainer链式布局的一个高级特性，它允许开发者通过设置偏移值(bias)来调整链在容器中的位置或链中组件的分布。偏移值的范围是0到1，其中0表示完全向链的起始端偏移，1表示完全向链的结束端偏移，0.5表示居中。

2.1 链中偏移的特性

• 精确控制：通过数值精确控制链的位置
• 范围限制：偏移值在0到1之间
• 方向性：水平链和垂直链都支持偏移
• 组件分布：可以影响链中组件的分布方式

3. 案例分析：搜索栏

3.1 完整代码

@Component
export struct SearchBar {
    build() {
        RelativeContainer() {
            // 搜索图标
            Image($r('app.media.search'))
                .width(20)
                .height(20)
                .id("searchIcon")
                .alignRules({
                    left: { anchor: "parent", align: HorizontalAlign.Start },
                    centerY: { anchor: "parent" }
                })

            // 搜索输入框
            TextInput({ placeholder: '搜索...' })
                .width('80%')
                .height(36)
                .backgroundColor('#f5f5f5')
                .borderRadius(18)
                .padding({ left: 30 })
                .id("searchInput")
                .alignRules({
                    left: { anchor: "searchIcon", align: HorizontalAlign.End },
                    centerY: { anchor: "parent" }
                })
        }
        .chainMode([
            {
                id: "searchChain",
                direction: Direction.HORIZONTAL,
                style: ChainStyle.PACKED,
                bias: 0.1, // 向左偏移
                components: ["searchIcon", "searchInput"]
            }
        ])
        .width('100%')
        .height(56)
        .backgroundColor('#ffffff')
        .padding({ left: 16, right: 16 })
    }
}

3.2 代码详解

3.2.1 RelativeContainer容器设置

RelativeContainer() {
    // 子组件
}
.chainMode([
    {
        id: "searchChain",
        direction: Direction.HORIZONTAL,
        style: ChainStyle.PACKED,
        bias: 0.1, // 向左偏移
        components: ["searchIcon", "searchInput"]
    }
])
.width('100%')
.height(56)
.backgroundColor('#ffffff')
.padding({ left: 16, right: 16 })

这部分代码创建了一个RelativeContainer容器，并设置了以下属性：

属性	值	说明
chainMode	[...]	定义链式布局数组
width	'100%'	容器宽度为父容器的100%
height	56	容器高度为56vp
backgroundColor	'#ffffff'	背景色为白色
padding	{ left: 16, right: 16 }	左右内边距为16vp

这里的关键是chainMode属性，它定义了一个水平链：

• id: "searchChain" - 链的唯一标识符
• direction: Direction.HORIZONTAL - 链的方向为水平
• style: ChainStyle.PACKED - 链的样式为紧凑排列
• bias: 0.1 - 链的偏移值，向左偏移
• components: ["searchIcon", "searchInput"] - 链中包含的组件ID数组

这个水平链将搜索图标和搜索输入框连接起来，并通过bias值使它们整体向左偏移，创建一个视觉上更加平衡的布局。

3.2.2 搜索图标设置

Image($r('app.media.search'))
    .width(20)
    .height(20)
    .id("searchIcon")
    .alignRules({
        left: { anchor: "parent", align: HorizontalAlign.Start },
        centerY: { anchor: "parent" }
    })

搜索图标的关键属性设置：

属性	值	说明
width	20	宽度为20vp
height	20	高度为20vp
id	"searchIcon"	组件的唯一标识符，用于链式布局引用
alignRules.left	{ anchor: "parent", align: HorizontalAlign.Start }	左侧对齐父容器的左侧
alignRules.centerY	{ anchor: "parent" }	垂直居中于父容器

这里的关键点是为搜索图标设置了一个唯一的ID "searchIcon"，这样链式布局就可以引用它。同时，图标被定位在容器的左侧并垂直居中。

3.2.3 搜索输入框设置

TextInput({ placeholder: '搜索...' })
    .width('80%')
    .height(36)
    .backgroundColor('#f5f5f5')
    .borderRadius(18)
    .padding({ left: 30 })
    .id("searchInput")
    .alignRules({
        left: { anchor: "searchIcon", align: HorizontalAlign.End },
        centerY: { anchor: "parent" }
    })

搜索输入框的关键属性设置：

属性	值	说明
width	'80%'	宽度为容器宽度的80%
height	36	高度为36vp
backgroundColor	'#f5f5f5'	背景色为浅灰色
borderRadius	18	边框圆角为18vp，使输入框呈现为圆角矩形
padding	{ left: 30 }	左内边距为30vp，为搜索图标留出空间
id	"searchInput"	组件的唯一标识符，用于链式布局引用
alignRules.left	{ anchor: "searchIcon", align: HorizontalAlign.End }	左侧对齐搜索图标的右侧
alignRules.centerY	{ anchor: "parent" }	垂直居中于父容器

搜索输入框的左侧对齐到了搜索图标的右侧，并垂直居中于容器。通过设置左内边距，为搜索图标留出了足够的空间，使得搜索图标看起来像是在输入框内部。

4. 链中偏移的高级应用

4.1 不同链式样式下的偏移效果

链中偏移在不同的链式样式下有不同的效果：

链式样式	偏移效果
ChainStyle.SPREAD	影响链整体在容器中的位置
ChainStyle.SPREAD_INSIDE	影响链整体在容器中的位置
ChainStyle.PACKED	影响链整体在容器中的位置

4.2 组件级别的偏移

除了链级别的偏移，还可以为链中的单个组件设置偏移：

.alignRules({
    left: { anchor: "parent", align: HorizontalAlign.Start, bias: 0.3 }
})

4.3 垂直链中的偏移

垂直链也支持偏移：

.chainMode([
    {
        id: "verticalChain",
        direction: Direction.VERTICAL,
        style: ChainStyle.PACKED,
        bias: 0.2, // 向上偏移
        components: ["header", "content", "footer"]
    }
])

4.4 动态偏移

可以通过状态变量动态调整偏移值，实现动画效果：

@State searchBias: number = 0.1;

// 在构建函数中
.chainMode([
    {
        id: "searchChain",
        direction: Direction.HORIZONTAL,
        style: ChainStyle.PACKED,
        bias: this.searchBias,
        components: ["searchIcon", "searchInput"]
    }
])

// 在事件处理函数中
onFocus() {
    this.searchBias = 0.0; // 聚焦时完全左对齐
}

onBlur() {
    this.searchBias = 0.1; // 失焦时恢复原来的偏移
}

5. 搜索栏的最佳实践

5.1 搜索栏的布局变体

搜索栏有多种常见的布局变体：

布局变体	实现方法
图标在输入框内左侧	输入框设置左内边距，图标通过绝对定位放置在输入框内
图标在输入框外左侧	使用链式布局连接图标和输入框，设置适当的间距
图标在输入框内右侧	输入框设置右内边距，图标通过绝对定位放置在输入框内
带取消按钮的搜索栏	链中添加取消按钮组件，通过状态变量控制其显示与隐藏

5.2 搜索栏的交互设计

搜索栏通常需要响应用户的交互：

@State isFocused: boolean = false;

// 在构建函数中
TextInput({ placeholder: '搜索...' })
    .width(this.isFocused ? '70%' : '80%') // 聚焦时宽度变小，为取消按钮留出空间
    .onFocus(() => {
        this.isFocused = true;
    })
    .onBlur(() => {
        this.isFocused = false;
    })

if (this.isFocused) {
    Text('取消')
        .fontSize(14)
        .onClick(() => {
            // 取消搜索
        })
}

6. 实际应用场景

链中偏移布局在以下场景中特别有用：

1. 搜索栏：精确控制搜索图标和输入框的位置
2. 表单布局：调整表单元素的分布
3. 卡片布局：控制卡片内元素的分布
4. 导航栏：调整导航项的分布

7. 总结

链中偏移是RelativeContainer链式布局的一个强大特性，特别适合需要精确控制组件位置的场景。
