[HarmonyOS NEXT 实战案例十二] 健康数据仪表盘网格布局（上）

项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ， 欢迎fork & star

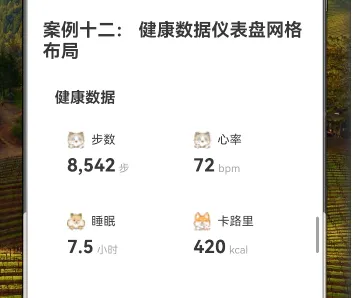

效果演示

1. 概述

本教程将详细讲解如何使用HarmonyOS NEXT中的GridRow和GridCol组件实现健康数据仪表盘的网格布局。健康数据仪表盘是现代健康和健身应用的重要组成部分，通过网格布局可以清晰地展示各种健康指标，如步数、心率、睡眠时间和卡路里消耗等。

本教程将涵盖以下内容：

• 健康数据结构设计
• 数据准备
• 整体布局实现
• GridRow和GridCol组件配置
• 健康数据卡片实现
• 布局效果分析

2. 数据结构设计

首先，我们需要定义健康数据的数据结构，包含各项健康指标的基本信息：

interface HealthData {
    title: string;    // 指标名称
    value: string;    // 指标值
    unit: string;     // 单位
    icon: Resource;   // 图标
}

这个接口定义了健康数据的四个基本属性：

• title：指标名称，如"步数"、"心率"等
• value：指标的当前值，如"8,542"、"72"等
• unit：指标的单位，如"步"、"bpm"等
• icon：指标的图标，使用Resource类型引用应用资源

3. 数据准备

接下来，我们准备健康数据仪表盘所需的数据：

private healthData:HealthData[] = [
    { title: '步数', value: '8,542', unit: '步', icon: $r('app.media.01') },
    { title: '心率', value: '72', unit: 'bpm', icon: $r('app.media.02') },
    { title: '睡眠', value: '7.5', unit: '小时', icon: $r('app.media.03') },
    { title: '卡路里', value: '420', unit: 'kcal', icon: $r('app.media.04') }
]

在这个示例中，我们创建了一个包含四个健康指标的数组：

1. 步数：8,542步
2. 心率：72 bpm（每分钟心跳次数）
3. 睡眠：7.5小时
4. 卡路里：420千卡

每个指标都有对应的图标，使用$r()函数引用应用资源。

4. 整体布局实现

现在，我们开始实现健康数据仪表盘的整体布局：

build() {
    Column() {
        Text('健康数据')
            .fontSize(20)
            .fontWeight(FontWeight.Bold)
            .margin({ bottom: 16 })
            .width('100%')
            .textAlign(TextAlign.Start)

        GridRow({ columns: 2, gutter: 16 }) {
            // 健康数据卡片
        }
    }
    .width('100%')
    .padding(16)
}

整体布局使用一个Column组件作为容器，包含两个主要部分：

1. 标题：显示"健康数据"文本
2. 网格布局：使用GridRow和GridCol组件展示健康数据卡片

整个Column容器设置了100%的宽度和16的内边距，确保内容在屏幕上有适当的边距。

5. GridRow和GridCol组件配置

在健康数据仪表盘中，我们使用GridRow和GridCol组件创建2列的网格布局：

GridRow({ columns: 2, gutter: 16 }) {
    ForEach(this.healthData, (data:HealthData) => {
        GridCol({ span: 1 }) {
            // 健康数据卡片内容
        }
    })
}

在这个实现中：

• GridRow的columns设置为2，表示网格有2列
• GridRow的gutter设置为16，表示列之间的间距为16
• 使用ForEach循环遍历healthData数组，为每个健康指标创建一个GridCol
• 每个GridCol的span设置为1，表示占据一列的宽度

这种配置使健康数据卡片在屏幕上排列为2列，每行显示2个卡片，形成一个整齐的网格。

6. 健康数据卡片实现

每个健康数据卡片包含图标、标题、数值和单位，使用Column和Row组件嵌套实现：

GridCol({ span: 1 }) {
    Column() {
        Row() {
            Image(data.icon)
                .width(24)
                .height(24)
                .margin({ right: 8 })

            Text(data.title)
                .fontSize(16)
        }
        .width('100%')
        .justifyContent(FlexAlign.Start)

        Row() {
            Text(data.value)
                .fontSize(24)
                .fontWeight(FontWeight.Bold)

            Text(data.unit)
                .fontSize(14)
                .fontColor('#9E9E9E')
                .margin({ left: 4, top: 8 })
        }
        .width('100%')
        .margin({ top: 8 })
        .justifyContent(FlexAlign.Start)
    }
    .padding(16)
    .backgroundColor('#FFFFFF')
    .borderRadius(12)
}

每个健康数据卡片的结构如下：

1. 外层使用Column组件作为容器
2. 第一行使用Row组件，包含：
   • Image组件显示指标图标，设置宽高为24，右边距为8
   • Text组件显示指标名称，字体大小为16
3. 第二行使用Row组件，包含：
   • Text组件显示指标值，字体大小为24，使用粗体
   • Text组件显示指标单位，字体大小为14，颜色为灰色，左边距为4，顶部边距为8

整个卡片设置了16的内边距、白色背景和12的圆角，使其在视觉上更加突出。

7. 完整代码

以下是健康数据仪表盘网格布局的完整代码：

// 健康数据仪表盘网格布局
interface HealthData {
    title: string;
    value: string;
    unit: string;
    icon: Resource;
}
@Component
export struct HealthDashboardGrid {
    private healthData:HealthData[] = [
        { title: '步数', value: '8,542', unit: '步', icon: $r('app.media.01') },
        { title: '心率', value: '72', unit: 'bpm', icon: $r('app.media.02') },
        { title: '睡眠', value: '7.5', unit: '小时', icon: $r('app.media.03') },
        { title: '卡路里', value: '420', unit: 'kcal', icon: $r('app.media.04') }
    ]

    build() {
        Column() {
            Text('健康数据')
                .fontSize(20)
                .fontWeight(FontWeight.Bold)
                .margin({ bottom: 16 })
                .width('100%')
                .textAlign(TextAlign.Start)

            GridRow({ columns: 2, gutter: 16 }) {
                ForEach(this.healthData, (data:HealthData) => {
                    GridCol({ span: 1 }) {
                        Column() {
                            Row() {
                                Image(data.icon)
                                    .width(24)
                                    .height(24)
                                    .margin({ right: 8 })

                                Text(data.title)
                                    .fontSize(16)
                            }
                            .width('100%')
                            .justifyContent(FlexAlign.Start)

                            Row() {
                                Text(data.value)
                                    .fontSize(24)
                                    .fontWeight(FontWeight.Bold)

                                Text(data.unit)
                                    .fontSize(14)
                                    .fontColor('#9E9E9E')
                                    .margin({ left: 4, top: 8 })
                            }
                            .width('100%')
                            .margin({ top: 8 })
                            .justifyContent(FlexAlign.Start)
                        }
                        .padding(16)
                        .backgroundColor('#FFFFFF')
                        .borderRadius(12)
                    }
                })
            }
        }
        .width('100%')
        .padding(16)
    }
}

8. 布局效果分析

这种健康数据仪表盘的网格布局具有以下特点：

1. 清晰的层次结构：标题和数据卡片形成明确的视觉层次，使用户能够快速理解页面结构

2. 均匀的网格布局：2列的网格布局使数据卡片排列整齐，在视觉上更加平衡

3. 信息层次分明：每个卡片内部，图标和标题在上，数值和单位在下，形成清晰的信息层次

4. 视觉区分：使用不同的字体大小和颜色区分不同类型的信息，如标题、数值和单位

5. 适当的间距和分隔：卡片之间的间距和每个卡片的内边距确保了内容不会过于拥挤，提高了可读性

9. 网格布局的技巧

9.1 使用gutter属性分隔卡片

在健康数据仪表盘中，我们使用了gutter属性来添加列之间的间距：

GridRow({ columns: 2, gutter: 16 })

这种方法比使用margin更加简洁，因为gutter会自动应用于所有列之间，确保间距的一致性。

9.2 使用span属性控制列宽

在这个例子中，每个GridCol的span都设置为1，表示占据一列的宽度：

GridCol({ span: 1 })

如果需要某个卡片占据更多的空间，可以增加span的值。例如，如果想让某个卡片占据整行，可以设置span为2（在2列的网格中）。

9.3 使用嵌套的Row和Column组件

在每个卡片内部，我们使用了嵌套的Row和Column组件来创建复杂的布局：

Column() {
    Row() {
        // 图标和标题
    }

    Row() {
        // 数值和单位
    }
}

这种嵌套结构使我们能够精确控制每个元素的位置和样式，创建更加复杂和精细的布局。

10. 总结

在本教程中，我们学习了如何使用HarmonyOS NEXT的GridRow和GridCol组件实现健康数据仪表盘的网格布局。这个例子展示了网格布局系统在创建规则、均匀的UI结构时的强大功能。

主要内容包括：

• 健康数据结构的设计
• 数据的准备
• 整体布局的实现
• GridRow和GridCol组件的配置
• 健康数据卡片的实现
• 布局效果分析

通过这个示例，我们可以看到GridRow和GridCol组件非常适合实现仪表盘这样的网格化界面。在下一篇教程中，我们将探讨如何优化和扩展这个健康数据仪表盘，添加更多高级特性，如响应式布局、交互效果和数据可视化。
