[HarmonyOS NEXT 实战案例十八] 日历日程视图网格布局（上）

项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ， 欢迎fork & star

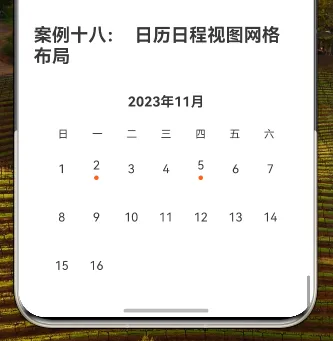

效果演示

1. 概述

日历是许多应用程序中常见的UI组件，用于展示日期和相关事件。在本教程中，我们将学习如何使用HarmonyOS NEXT的GridRow和GridCol组件实现一个简洁、美观的日历日程视图网格布局。

本教程将涵盖以下内容：

• 日历数据结构设计
• 整体布局实现
• 星期标题行实现
• 日期网格实现
• 事件标记显示
• GridRow和GridCol组件配置详解
• 布局效果分析

2. 日历数据结构设计

首先，我们需要定义日历数据的结构。对于日历视图，我们需要两种数据：星期标题和日期数据。

interface dateType {
    date: string;   // 日期字符串
    hasEvent: boolean; // 是否有事件标记
}

这个接口定义了日期的基本结构，包含两个属性：

• date：字符串类型，表示日期
• hasEvent：布尔类型，表示该日期是否有事件

3. 数据准备

接下来，我们准备日历所需的数据：

private days: string[] = ['日', '一', '二', '三', '四', '五', '六']
private dates: dateType[] = [
    { date: '1', hasEvent: false },
    { date: '2', hasEvent: true },
    { date: '3', hasEvent: false },
    { date: '4', hasEvent: false },
    { date: '5', hasEvent: true },
    { date: '6', hasEvent: false },
    { date: '7', hasEvent: false },
    { date: '8', hasEvent: false },
    { date: '9', hasEvent: false },
    { date: '10', hasEvent: false },
    { date: '11', hasEvent: false },
    { date: '12', hasEvent: false },
    { date: '13', hasEvent: false },
    { date: '14', hasEvent: false },
    { date: '15', hasEvent: false },
    { date: '16', hasEvent: false },
]

在这个示例中，我们创建了两个数组：

1. days：包含星期几的标题（日、一、二、三、四、五、六）
2. dates：包含16天的日期数据，其中第2天和第5天标记为有事件

4. 整体布局实现

现在，我们开始实现日历日程视图的整体布局：

build() {
    Column() {
        // 月份标题
        GridRow({ columns: 1 }) {
            GridCol({ span: 1 }) {
                Text('2023年11月')
                    .fontSize(18)
                    .fontWeight(FontWeight.Bold)
                    .margin({ bottom: 16 })
                    .width('100%')
                    .textAlign(TextAlign.Center)
            }
        }

        // 星期标题
        GridRow({ columns: 7 }) {
            // 星期标题内容
        }

        // 日期网格
        GridRow({ columns: 7, gutter: 4 }) {
            // 日期网格内容
        }
    }
    .width('100%')
    .padding(16)
}

整体布局使用一个Column组件作为容器，包含三个主要部分：

1. 月份标题：显示当前月份（2023年11月）
2. 星期标题行：显示星期几的标题
3. 日期网格：显示日期和事件标记

整个Column容器设置了100%的宽度和16的内边距，确保内容在屏幕上有适当的边距。

5. 月份标题实现

月份标题使用单列的GridRow和GridCol组件，确保标题居中显示：

// 月份标题
GridRow({ columns: 1 }) {
    GridCol({ span: 1 }) {
        Text('2023年11月')
            .fontSize(18)
            .fontWeight(FontWeight.Bold)
            .margin({ bottom: 16 })
            .width('100%')
            .textAlign(TextAlign.Center)
    }
}

在这个实现中：

• GridRow的columns设置为1，表示只有一列
• GridCol的span设置为1，表示占据整个列宽
• Text组件显示月份标题，使用18的字体大小和粗体样式，使其在视觉上更加突出
• 设置底部边距为16，与下方的星期标题行保持适当的间距
• 设置文本居中对齐，使标题在视觉上更加平衡

6. 星期标题行实现

星期标题行使用7列的GridRow和GridCol组件，每列显示一个星期几的标题：

// 星期标题
GridRow({ columns: 7 }) {
    ForEach(this.days, (day: string) => {
        GridCol({ span: 1 }) {
            Text(day)
                .fontSize(14)
                .textAlign(TextAlign.Center)
                .padding(8)
        }
    })
}

在这个实现中：

• GridRow的columns设置为7，表示有7列，对应一周7天
• 使用ForEach循环遍历days数组，为每个星期几创建一个GridCol
• 每个GridCol的span设置为1，表示占据一列的宽度
• Text组件显示星期几的标题，使用14的字体大小和居中对齐
• 设置内边距为8，确保文本有足够的空间

7. 日期网格实现

日期网格也使用7列的GridRow和GridCol组件，但添加了间距和更复杂的内容：

// 日期网格
GridRow({ columns: 7, gutter: 4 }) {
    ForEach(this.dates, (date: dateType) => {
        GridCol({ span: 1 }) {
            Column() {
                Text(date.date)
                    .fontSize(16)
                    .textAlign(TextAlign.Center)

                if (date.hasEvent) {
                    Circle()
                        .width(6)
                        .height(6)
                        .fill('#FF5722')
                        .margin({ top: 4 })
                }
            }
            .padding(8)
            .backgroundColor('#FFFFFF')
            .borderRadius(4)
            .height(60)
            .justifyContent(FlexAlign.Center)
        }
    })
}

在这个实现中：

• GridRow的columns设置为7，表示有7列，对应一周7天
• GridRow的gutter设置为4，表示列之间的间距为4
• 使用ForEach循环遍历dates数组，为每个日期创建一个GridCol
• 每个GridCol的span设置为1，表示占据一列的宽度
• 在每个GridCol中，使用Column组件创建垂直布局，包含以下元素：
  • Text组件显示日期，使用16的字体大小和居中对齐
  • 如果日期有事件（hasEvent为true），则显示一个小圆点作为事件标记
• 为Column添加样式：
  • 内边距为8，提供足够的内容间距
  • 白色背景色，使日期在视觉上更加突出
  • 4的圆角，使日期格子看起来更加现代化
  • 固定高度为60，确保所有日期格子大小一致
  • 使用justifyContent(FlexAlign.Center)使内容垂直居中

8. GridRow和GridCol组件配置详解

在这个日历日程视图布局中，我们使用了GridRow和GridCol组件的多种配置：

8.1 月份标题的GridRow配置

GridRow({ columns: 1 })

• columns: 1：设置网格为单列布局，这意味着标题将占据整个行宽

8.2 星期标题行的GridRow配置

GridRow({ columns: 7 })

• columns: 7：设置网格为7列布局，对应一周7天

8.3 日期网格的GridRow配置

GridRow({ columns: 7, gutter: 4 })

• columns: 7：设置网格为7列布局，对应一周7天
• gutter: 4：设置列之间的间距为4，使日期格子之间有适当的分隔

8.4 GridCol配置

在所有三个部分中，GridCol的配置都很简单：

GridCol({ span: 1 })

• span: 1：设置列跨度为1，表示每个元素占据一列的宽度

这种配置在日历视图中非常合适，因为每个星期几和每个日期都应该占据相等的空间。

9. 布局效果分析

这种日历日程视图的网格布局具有以下特点：

1. 清晰的层次结构：月份标题、星期标题行和日期网格形成明确的视觉层次，使用户能够快速理解页面结构

2. 均匀的网格布局：7列的网格布局完美对应一周7天，创建了一个直观的日历视图

3. 事件标记：通过小圆点标记有事件的日期，使用户能够一目了然地看到哪些日期有安排

4. 适当的间距和分隔：日期格子之间的间距和每个格子的内边距确保了内容不会过于拥挤，提高了可读性

5. 一致的视觉样式：所有日期格子使用相同的大小、背景色和圆角，创建一致的视觉体验

10. 完整代码

以下是日历日程视图网格布局的完整代码：

// 日历日程视图网格布局
interface dateType {
    date: string;
    hasEvent: boolean;
}

@Component
export struct CalendarGrid {
    private days: string[] = ['日', '一', '二', '三', '四', '五', '六']
    private dates: dateType[] = [
        { date: '1', hasEvent: false },
        { date: '2', hasEvent: true },
        { date: '3', hasEvent: false },
        { date: '4', hasEvent: false },
        { date: '5', hasEvent: true },
        { date: '6', hasEvent: false },
        { date: '7', hasEvent: false },
        { date: '8', hasEvent: false },
        { date: '9', hasEvent: false },
        { date: '10', hasEvent: false },
        { date: '11', hasEvent: false },
        { date: '12', hasEvent: false },
        { date: '13', hasEvent: false },
        { date: '14', hasEvent: false },
        { date: '15', hasEvent: false },
        { date: '16', hasEvent: false },
    ]

    build() {
        Column() {
            // 月份标题
            GridRow({ columns: 1 }) {
                GridCol({ span: 1 }) {
                    Text('2023年11月')
                        .fontSize(18)
                        .fontWeight(FontWeight.Bold)
                        .margin({ bottom: 16 })
                        .width('100%')
                        .textAlign(TextAlign.Center)
                }
            }

            // 星期标题
            GridRow({ columns: 7 }) {
                ForEach(this.days, (day: string) => {
                    GridCol({ span: 1 }) {
                        Text(day)
                            .fontSize(14)
                            .textAlign(TextAlign.Center)
                            .padding(8)
                    }
                })
            }

            // 日期网格
            GridRow({ columns: 7, gutter: 4 }) {
                ForEach(this.dates, (date: dateType) => {
                    GridCol({ span: 1 }) {
                        Column() {
                            Text(date.date)
                                .fontSize(16)
                                .textAlign(TextAlign.Center)

                            if (date.hasEvent) {
                                Circle()
                                    .width(6)
                                    .height(6)
                                    .fill('#FF5722')
                                    .margin({ top: 4 })
                            }
                        }
                        .padding(8)
                        .backgroundColor('#FFFFFF')
                        .borderRadius(4)
                        .height(60)
                        .justifyContent(FlexAlign.Center)
                    }
                })
            }
        }
        .width('100%')
        .padding(16)
    }
}

11. 日历网格布局的技巧

11.1 使用固定列数

日历视图是使用固定列数（7列）的绝佳例子，因为一周恰好有7天。这种自然的对应关系使得网格布局非常适合日历视图。

11.2 使用gutter属性分隔日期格子

在日期网格中，我们使用了gutter属性来添加列之间的间距：

GridRow({ columns: 7, gutter: 4 })

这种方法比使用margin更加简洁，因为gutter会自动应用于所有列之间，确保间距的一致性。

11.3 使用条件渲染显示事件标记

我们使用条件渲染来显示事件标记：

if (date.hasEvent) {
    Circle()
        .width(6)
        .height(6)
        .fill('#FF5722')
        .margin({ top: 4 })
}

这种方法只在有事件的日期下方显示小圆点，使界面更加清晰，不会因为过多的视觉元素而显得混乱。

11.4 使用固定高度确保一致性

为日期格子设置固定高度可以确保所有格子大小一致，即使某些格子有事件标记，而其他格子没有：

.height(60)

这种方法创造了一个整齐、均匀的网格，提升了整体美感。

12. 总结

在本教程中，我们学习了如何使用HarmonyOS NEXT的GridRow和GridCol组件实现日历日程视图的网格布局。这个例子展示了网格布局系统在创建规则、均匀的UI结构时的强大功能。
