44.[HarmonyOS NEXT RelativeContainer案例一] 掌握组件锚点布局：打造灵活精准的UI定位系统

项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ， 欢迎fork & star

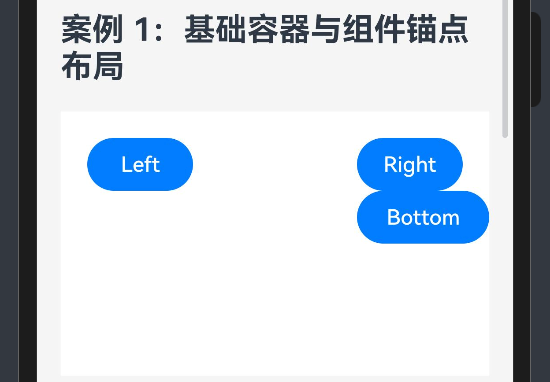

效果演示

1. 引言

在HarmonyOS NEXT的UI开发中，精确控制组件位置是构建复杂界面的关键。RelativeContainer作为一种强大的布局容器，通过锚点系统提供了精确定位能力，使开发者能够创建出灵活且精准的UI布局。本教程将详细讲解如何使用RelativeContainer的锚点布局功能，帮助你掌握这一核心技术。

2. RelativeContainer锚点布局概述

锚点布局是RelativeContainer的核心特性，它允许开发者通过定义组件之间的相对位置关系来构建UI。每个组件可以相对于容器边界或其他组件进行定位，从而实现复杂的布局效果。

2.1 锚点布局的核心概念

• 锚点(Anchor): 用于定位的参考点，可以是容器本身或其他组件
• 对齐规则(AlignRules): 定义组件如何相对于锚点对齐
• 组件ID: 为组件分配唯一标识，使其可以被其他组件作为锚点引用

3. 案例分析：基础容器与组件锚点布局

3.1 完整代码

@Component
export struct AnchorLayout {
    build() {
        RelativeContainer() {
            // 左上按钮
            Button('Left')
                .width(80)
                .height(40)
                .alignRules({
                    top: { anchor: "__container__", align: VerticalAlign.Top },
                    left: { anchor: "__container__", align: HorizontalAlign.Start }
                })
                .id("btnLeft")

            // 右上按钮
            Button('Right')
                .width(80)
                .height(40)
                .alignRules({
                    top: { anchor: "__container__", align: VerticalAlign.Top },
                    right: { anchor: "__container__", align: HorizontalAlign.End }
                })
                .id("btnRight")
            // 底部按钮（基于左上按钮底部和右上按钮左侧定位）

            Button('Bottom')
                .width(100)
                .height(40)
                .alignRules({
                    top: { anchor: "btnLeft", align: VerticalAlign.Bottom  },
                    left: { anchor: "btnRight", align: HorizontalAlign.Start  },
                    right: { anchor: "parent", align: HorizontalAlign.End }
                })
        }
        .width('100%')
        .height(200)
        .padding(20)
    }
}

3.2 代码详解

3.2.1 RelativeContainer容器设置

RelativeContainer() {
    // 子组件
}
.width('100%')
.height(200)
.padding(20)

这部分代码创建了一个RelativeContainer容器，并设置了以下属性：

属性	值	说明
width	'100%'	容器宽度为父容器的100%
height	200	容器高度为200vp
padding	20	容器内边距为20vp

这些设置确保了容器有足够的空间来容纳子组件，并且与父容器边缘保持适当的距离。

3.2.2 左上按钮设置

Button('Left')
    .width(80)
    .height(40)
    .alignRules({
        top: { anchor: "__container__", align: VerticalAlign.Top },
        left: { anchor: "__container__", align: HorizontalAlign.Start }
    })
    .id("btnLeft")

左上按钮的关键属性设置：

属性	值	说明
width	80	按钮宽度为80vp
height	40	按钮高度为40vp
alignRules.top	{ anchor: "container", align: VerticalAlign.Top }	按钮顶部对齐容器顶部
alignRules.left	{ anchor: "container", align: HorizontalAlign.Start }	按钮左侧对齐容器左侧
id	"btnLeft"	为按钮分配ID，使其可以被其他组件引用

这里使用了特殊锚点__container__，它代表RelativeContainer容器本身。通过设置top和left规则，按钮被定位在容器的左上角。

3.2.3 右上按钮设置

Button('Right')
    .width(80)
    .height(40)
    .alignRules({
        top: { anchor: "__container__", align: VerticalAlign.Top },
        right: { anchor: "__container__", align: HorizontalAlign.End }
    })
    .id("btnRight")

右上按钮的关键属性设置：

属性	值	说明
width	80	按钮宽度为80vp
height	40	按钮高度为40vp
alignRules.top	{ anchor: "container", align: VerticalAlign.Top }	按钮顶部对齐容器顶部
alignRules.right	{ anchor: "container", align: HorizontalAlign.End }	按钮右侧对齐容器右侧
id	"btnRight"	为按钮分配ID，使其可以被其他组件引用

与左上按钮类似，右上按钮也使用__container__作为锚点，但通过设置right规则而非left规则，使按钮定位在容器的右上角。

3.2.4 底部按钮设置

Button('Bottom')
    .width(100)
    .height(40)
    .alignRules({
        top: { anchor: "btnLeft", align: VerticalAlign.Bottom  },
        left: { anchor: "btnRight", align: HorizontalAlign.Start  },
        right: { anchor: "parent", align: HorizontalAlign.End }
    })

底部按钮的关键属性设置：

属性	值	说明
width	100	按钮宽度为100vp
height	40	按钮高度为40vp
alignRules.top	{ anchor: "btnLeft", align: VerticalAlign.Bottom }	按钮顶部对齐左上按钮底部
alignRules.left	{ anchor: "btnRight", align: HorizontalAlign.Start }	按钮左侧对齐右上按钮左侧
alignRules.right	{ anchor: "parent", align: HorizontalAlign.End }	按钮右侧对齐父容器右侧

这里展示了锚点布局的强大之处：底部按钮使用了其他两个按钮作为锚点，实现了复杂的相对定位。具体来说：

• 顶部对齐左上按钮的底部，实现垂直方向的相对定位
• 左侧对齐右上按钮的左侧，实现水平方向的相对定位
• 右侧对齐父容器右侧，确保按钮宽度能够延伸到容器右边界

4. 锚点布局的关键技术点

4.1 锚点类型

在RelativeContainer中，可以使用以下几种锚点：

锚点类型	说明
container	代表RelativeContainer容器本身
parent	与__container__等效，代表父容器
组件ID	引用具有特定ID的其他组件

4.2 对齐方式

对齐方式定义了组件如何相对于锚点对齐：

方向	对齐方式	说明
水平方向	HorizontalAlign.Start	左对齐
水平方向	HorizontalAlign.Center	水平居中
水平方向	HorizontalAlign.End	右对齐
垂直方向	VerticalAlign.Top	顶部对齐
垂直方向	VerticalAlign.Center	垂直居中
垂直方向	VerticalAlign.Bottom	底部对齐

4.3 多重锚点规则

一个组件可以同时设置多个锚点规则，例如：

• top + left：定位在左上角
• top + right：定位在右上角
• bottom + left：定位在左下角
• bottom + right：定位在右下角
• left + right：水平拉伸，宽度由两个锚点之间的距离决定
• top + bottom：垂直拉伸，高度由两个锚点之间的距离决定

5. 实际应用场景

锚点布局在以下场景中特别有用：

1. 复杂表单布局：标签和输入框的精确对齐
2. 自适应卡片设计：内容根据容器大小自动调整位置
3. 悬浮按钮定位：相对于屏幕边缘或其他UI元素定位
4. 动态内容布局：当某些内容可能显示或隐藏时，其他内容能够自动调整位置

6. 总结

RelativeContainer的锚点布局系统提供了强大而灵活的组件定位能力，通过本教程的学习，你应该能够：

1. 理解锚点布局的核心概念和工作原理
2. 掌握使用容器和其他组件作为锚点的技巧
3. 应用多重锚点规则创建复杂布局
4. 在实际项目中灵活运用锚点布局解决UI定位问题

锚点布局虽然概念简单，但通过组合使用可以实现极其复杂的布局效果，是HarmonyOS NEXT UI开发中不可或缺的技术。通过持续实践和探索，你将能够充分发挥RelativeContainer的潜力，创建出精确、灵活且美观的用户界面。
