[HarmonyOS NEXT 实战案例六：Grid] 响应式网格布局 - 高级篇

项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ， 欢迎fork & star

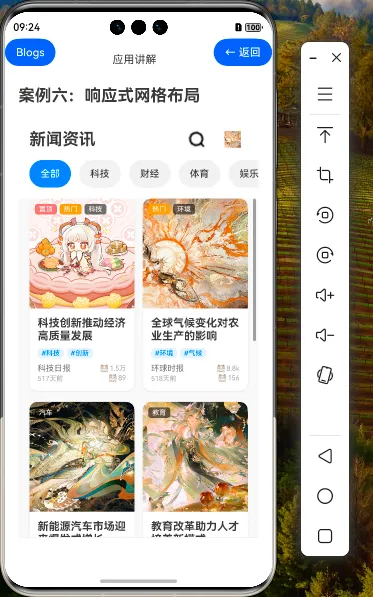

效果演示

在前两篇文章中，我们介绍了HarmonyOS NEXT响应式网格布局的基础知识和进阶技巧。本篇将深入探讨响应式网格布局的高级应用，包括复杂布局案例、高级组件封装、性能优化策略以及实际项目中的最佳实践，帮助开发者掌握响应式网格布局的精髓。

1. 复杂布局案例

1.1 新闻门户首页布局

新闻门户首页通常包含多种内容区块，如头条新闻、专题报道、分类新闻等。下面是一个复杂新闻首页的布局实现：

@Component
struct NewsHomePage {
  @StorageProp('currentBreakpoint') currentBreakpoint: string = 'md'

  build() {
    Column() {
      // 顶部导航栏
      this.NavigationBar()

      // 内容区域
      Grid() {
        // 头条新闻区域
        GridItem() {
          this.HeadlineNews()
        }.area('headline')

        // 专题报道区域
        GridItem() {
          this.FeaturedNews()
        }.area('featured')

        // 最新新闻区域
        GridItem() {
          this.LatestNews()
        }.area('latest')

        // 热门新闻区域
        GridItem() {
          this.HotNews()
        }.area('hot')

        // 分类新闻区域
        GridItem() {
          this.CategoryNews()
        }.area('category')
      }
      .width('100%')
      .layoutWeight(1)
      .columnsTemplate(this.getColumnsTemplate())
      .rowsTemplate(this.getRowsTemplate())
      .areas(this.getGridAreas())
      .backgroundColor('#F8F8F8')
    }
    .width('100%')
    .height('100%')
  }

  // 根据断点获取列模板
  getColumnsTemplate(): string {
    switch (this.currentBreakpoint) {
      case 'sm':
        return '1fr' // 小屏单列
      case 'md':
        return '2fr 1fr' // 中屏两列，左侧占比大
      case 'lg':
        return '2fr 1fr 1fr' // 大屏三列
      default:
        return '1fr'
    }
  }

  // 根据断点获取行模板
  getRowsTemplate(): string {
    switch (this.currentBreakpoint) {
      case 'sm':
        return 'auto auto auto auto auto' // 小屏五行
      case 'md':
        return 'auto auto auto' // 中屏三行
      case 'lg':
        return 'auto auto' // 大屏两行
      default:
        return 'auto'
    }
  }

  // 根据断点获取网格区域定义
  getGridAreas() {
    switch (this.currentBreakpoint) {
      case 'sm':
        return [
          ['headline'],
          ['featured'],
          ['latest'],
          ['hot'],
          ['category']
        ]
      case 'md':
        return [
          ['headline', 'featured'],
          ['latest', 'hot'],
          ['category', 'category']
        ]
      case 'lg':
        return [
          ['headline', 'featured', 'hot'],
          ['latest', 'category', 'category']
        ]
      default:
        return [['headline']]
    }
  }

  // 组件定义...
  @Builder NavigationBar() {
    // 导航栏实现
  }

  @Builder HeadlineNews() {
    // 头条新闻实现
  }

  @Builder FeaturedNews() {
    // 专题报道实现
  }

  @Builder LatestNews() {
    // 最新新闻实现
  }

  @Builder HotNews() {
    // 热门新闻实现
  }

  @Builder CategoryNews() {
    // 分类新闻实现
  }
}

1.2 电商产品展示布局

电商应用中的产品展示页面需要根据不同设备显示不同数量的产品：

@Component
struct ProductGrid {
  @StorageProp('currentBreakpoint') currentBreakpoint: string = 'md'
  @State products: Product[] = []

  build() {
    Grid() {
      ForEach(this.products, (product: Product) => {
        GridItem() {
          Column() {
            // 产品图片
            Image(product.imageUrl)
              .width('100%')
              .aspectRatio(1)
              .objectFit(ImageFit.Cover)
              .borderRadius(8)

            // 产品信息
            Column() {
              // 产品名称
              Text(product.name)
                .fontSize(16)
                .fontWeight(FontWeight.Medium)
                .maxLines(2)
                .textOverflow({ overflow: TextOverflow.Ellipsis })

              // 价格信息
              Row() {
                Text(`¥${product.price.toFixed(2)}`)
                  .fontSize(18)
                  .fontWeight(FontWeight.Bold)
                  .fontColor('#FF6B6B')

                if (product.originalPrice > product.price) {
                  Text(`¥${product.originalPrice.toFixed(2)}`)
                    .fontSize(14)
                    .fontColor('#999999')
                    .decoration({ type: TextDecorationType.LineThrough })
                    .margin({ left: 8 })
                }
              }
              .width('100%')
              .margin({ top: 8 })

              // 销量和评分
              if (this.currentBreakpoint !== 'sm') {
                Row() {
                  Text(`销量 ${product.sales}`)
                    .fontSize(12)
                    .fontColor('#999999')

                  Text(`评分 ${product.rating.toFixed(1)}`)
                    .fontSize(12)
                    .fontColor('#999999')
                }
                .width('100%')
                .justifyContent(FlexAlign.SpaceBetween)
                .margin({ top: 8 })
              }
            }
            .width('100%')
            .alignItems(HorizontalAlign.Start)
            .padding({ top: 8 })
          }
          .width('100%')
          .backgroundColor('#FFFFFF')
          .borderRadius(12)
          .padding(12)
        }
      })
    }
    .width('100%')
    .columnsTemplate(this.getColumnsTemplate())
    .rowsGap(16)
    .columnsGap(16)
    .padding(16)
  }

  // 根据断点获取列模板
  getColumnsTemplate(): string {
    switch (this.currentBreakpoint) {
      case 'sm':
        return '1fr 1fr' // 小屏两列
      case 'md':
        return '1fr 1fr 1fr' // 中屏三列
      case 'lg':
        return '1fr 1fr 1fr 1fr' // 大屏四列
      default:
        return '1fr 1fr'
    }
  }
}

2. 高级组件封装

2.1 响应式卡片组件

封装一个通用的响应式卡片组件，可在不同布局中复用：

@Component
struct ResponsiveCard {
  @StorageProp('currentBreakpoint') currentBreakpoint: string = 'md'
  @Prop title: string = ''
  @Prop subtitle: string = ''
  @Prop content: string = ''
  @Prop imageUrl: string = ''
  @Prop tags: string[] = []
  @Prop footerText: string = ''
  @Prop aspectRatio: number = 16/9

  build() {
    Column() {
      if (this.currentBreakpoint === 'sm') {
        // 小屏布局：图片在上，内容在下
        this.CardImage()
        this.CardContent()
      } else {
        // 中大屏布局：根据aspectRatio决定是横向还是纵向布局
        if (this.aspectRatio >= 1) {
          // 横向布局：图片在上，内容在下
          this.CardImage()
          this.CardContent()
        } else {
          // 纵向布局：图片在左，内容在右
          Row() {
            this.CardImage()
              .layoutWeight(1)

            this.CardContent()
              .layoutWeight(2)
          }
          .width('100%')
        }
      }
    }
    .width('100%')
    .backgroundColor('#FFFFFF')
    .borderRadius(12)
    .shadow({
      radius: 8,
      color: 'rgba(0, 0, 0, 0.1)',
      offsetX: 0,
      offsetY: 2
    })
  }

  @Builder CardImage() {
    Image(this.imageUrl)
      .width('100%')
      .aspectRatio(this.aspectRatio)
      .objectFit(ImageFit.Cover)
      .borderRadius({ topLeft: 12, topRight: 12 })
  }

  @Builder CardContent() {
    Column() {
      // 标题
      Text(this.title)
        .fontSize(this.getTitleFontSize())
        .fontWeight(FontWeight.Bold)
        .maxLines(2)
        .textOverflow({ overflow: TextOverflow.Ellipsis })
        .width('100%')

      // 副标题
      if (this.subtitle) {
        Text(this.subtitle)
          .fontSize(14)
          .fontColor('#666666')
          .maxLines(1)
          .textOverflow({ overflow: TextOverflow.Ellipsis })
          .width('100%')
          .margin({ top: 4 })
      }

      // 内容
      if (this.content) {
        Text(this.content)
          .fontSize(14)
          .fontColor('#333333')
          .maxLines(this.getContentMaxLines())
          .textOverflow({ overflow: TextOverflow.Ellipsis })
          .width('100%')
          .margin({ top: 8 })
      }

      // 标签
      if (this.tags.length > 0) {
        Row() {
          ForEach(this.tags.slice(0, this.getMaxTags()), (tag: string, index) => {
            Text(`#${tag}`)
              .fontSize(12)
              .fontColor('#007AFF')
              .backgroundColor('rgba(0, 122, 255, 0.1)')
              .padding({ left: 8, right: 8, top: 4, bottom: 4 })
              .borderRadius(12)
              .margin({ right: index < this.getMaxTags() - 1 ? 8 : 0 })
          })
        }
        .width('100%')
        .margin({ top: 12 })
      }

      // 底部文本
      if (this.footerText) {
        Text(this.footerText)
          .fontSize(12)
          .fontColor('#999999')
          .width('100%')
          .margin({ top: 12 })
      }
    }
    .width('100%')
    .alignItems(HorizontalAlign.Start)
    .padding(16)
  }

  // 根据断点获取标题字体大小
  getTitleFontSize(): number {
    switch (this.currentBreakpoint) {
      case 'sm': return 16
      case 'md': return 18
      case 'lg': return 20
      default: return 16
    }
  }

  // 根据断点获取内容最大行数
  getContentMaxLines(): number {
    switch (this.currentBreakpoint) {
      case 'sm': return 3
      case 'md': return 4
      case 'lg': return 5
      default: return 3
    }
  }

  // 根据断点获取最大标签数量
  getMaxTags(): number {
    switch (this.currentBreakpoint) {
      case 'sm': return 2
      case 'md': return 3
      case 'lg': return 5
      default: return 2
    }
  }
}

2.2 响应式网格容器组件

封装一个通用的响应式网格容器组件，简化网格布局的使用：

@Component
struct ResponsiveGridContainer {
  @StorageProp('currentBreakpoint') currentBreakpoint: string = 'md'
  @BuilderParam content: () => void
  @Prop columnsMap: Record<string, string> = { sm: '1fr', md: '1fr 1fr', lg: '1fr 1fr 1fr' }
  @Prop gapMap: Record<string, number> = { sm: 12, md: 16, lg: 20 }
  @Prop paddingMap: Record<string, number> = { sm: 12, md: 16, lg: 20 }

  build() {
    Grid() {
      this.content()
    }
    .width('100%')
    .columnsTemplate(this.getColumnsTemplate())
    .rowsGap(this.getGap())
    .columnsGap(this.getGap())
    .padding(this.getPadding())
  }

  // 根据断点获取列模板
  getColumnsTemplate(): string {
    return this.columnsMap[this.currentBreakpoint] || this.columnsMap.md || '1fr 1fr'
  }

  // 根据断点获取间距
  getGap(): number {
    return this.gapMap[this.currentBreakpoint] || this.gapMap.md || 16
  }

  // 根据断点获取内边距
  getPadding(): number {
    return this.paddingMap[this.currentBreakpoint] || this.paddingMap.md || 16
  }
}

使用示例：

ResponsiveGridContainer({
  columnsMap: { sm: '1fr', md: '1fr 1fr', lg: '1fr 1fr 1fr 1fr' },
  gapMap: { sm: 12, md: 16, lg: 20 },
  paddingMap: { sm: 12, md: 16, lg: 24 }
}) {
  ForEach(this.products, (product: Product) => {
    GridItem() {
      // 产品卡片内容
    }
  })
}

3. 高级性能优化

3.1 网格项复用策略

实现网格项复用，提高大量数据时的性能：

// 定义可复用的网格项ID生成器
function getItemId(item: NewsItem): string {
  return `news-${item.id}`
}

// 在Grid中使用
Grid() {
  LazyForEach(new NewsDataSource(this.getFilteredNews()), (item: NewsItem) => {
    GridItem() {
      // 网格项内容
    }
    .id(getItemId(item)) // 设置唯一ID用于复用
  })
}

3.2 图片加载优化

优化网格中的图片加载，提高用户体验：

@Component
struct OptimizedImage {
  @Prop src: string = ''
  @Prop width: string | number = '100%'
  @Prop height: string | number = '100%'
  @Prop borderRadius: number | object = 0
  @State isLoading: boolean = true
  @State loadFailed: boolean = false

  build() {
    Stack({ alignContent: Alignment.Center }) {
      // 加载中占位图
      if (this.isLoading && !this.loadFailed) {
        Column() {
          LoadingProgress()
            .width(24)
            .height(24)
            .color('#CCCCCC')
        }
        .width('100%')
        .height('100%')
        .backgroundColor('#F5F5F5')
        .borderRadius(this.borderRadius)
      }

      // 加载失败占位图
      if (this.loadFailed) {
        Column() {
          Image($r('app.media.image_error'))
            .width(32)
            .height(32)
            .fillColor('#CCCCCC')

          Text('加载失败')
            .fontSize(12)
            .fontColor('#999999')
            .margin({ top: 8 })
        }
        .width('100%')
        .height('100%')
        .backgroundColor('#F5F5F5')
        .borderRadius(this.borderRadius)
      }

      // 实际图片
      Image(this.src)
        .width('100%')
        .height('100%')
        .objectFit(ImageFit.Cover)
        .borderRadius(this.borderRadius)
        .opacity(this.isLoading || this.loadFailed ? 0 : 1)
        .onComplete((event: { width: number, height: number, componentWidth: number, componentHeight: number }) => {
          if (event.width > 0 && event.height > 0) {
            this.isLoading = false
          } else {
            this.loadFailed = true
            this.isLoading = false
          }
        })
        .onError(() => {
          this.loadFailed = true
          this.isLoading = false
        })
    }
    .width(this.width)
    .height(this.height)
  }
}

3.3 渲染优化

使用条件渲染和延迟加载优化网格渲染性能：

@Component
struct OptimizedGrid {
  @StorageProp('currentBreakpoint') currentBreakpoint: string = 'md'
  @State items: any[] = []
  @State visibleItems: any[] = []
  @State isInitialRender: boolean = true

  aboutToAppear() {
    // 初始只加载部分数据
    this.visibleItems = this.items.slice(0, this.getInitialLoadCount())

    // 延迟加载剩余数据
    setTimeout(() => {
      this.isInitialRender = false
      this.visibleItems = this.items
    }, 300)
  }

  build() {
    Grid() {
      ForEach(this.visibleItems, (item: any) => {
        GridItem() {
          // 网格项内容
        }
      })
    }
    .columnsTemplate(this.getColumnsTemplate())
    .rowsGap(16)
    .columnsGap(16)
    .width('100%')
  }

  // 根据断点获取初始加载数量
  getInitialLoadCount(): number {
    switch (this.currentBreakpoint) {
      case 'sm': return 4
      case 'md': return 6
      case 'lg': return 9
      default: return 4
    }
  }

  // 根据断点获取列模板
  getColumnsTemplate(): string {
    switch (this.currentBreakpoint) {
      case 'sm': return '1fr 1fr'
      case 'md': return '1fr 1fr 1fr'
      case 'lg': return '1fr 1fr 1fr 1fr'
      default: return '1fr 1fr'
    }
  }
}

4. 实际案例：新闻资讯应用

4.1 新闻资讯应用架构

基于ResponsiveGrid.ets实现的新闻资讯应用架构：

// 应用主结构
@Entry
@Component
struct NewsApp {
  @StorageProp('currentBreakpoint') currentBreakpoint: string = 'md'
  @State currentTab: string = 'home'

  build() {
    Column() {
      // 根据当前标签显示不同页面
      if (this.currentTab === 'home') {
        NewsHomePage()
      } else if (this.currentTab === 'video') {
        VideoPage()
      } else if (this.currentTab === 'live') {
        LivePage()
      } else if (this.currentTab === 'profile') {
        ProfilePage()
      }

      // 底部导航栏
      this.BottomNavigationBar()
    }
    .width('100%')
    .height('100%')
  }

  @Builder BottomNavigationBar() {
    Row() {
      // 新闻标签
      Column() {
        Image($r('app.media.03'))
          .width(24)
          .height(24)
          .fillColor(this.currentTab === 'home' ? '#007AFF' : '#8E8E93')

        Text('新闻')
          .fontSize(10)
          .fontColor(this.currentTab === 'home' ? '#007AFF' : '#8E8E93')
          .margin({ top: 2 })
      }
      .layoutWeight(1)
      .onClick(() => this.currentTab = 'home')

      // 视频标签
      Column() {
        Image($r('app.media.04'))
          .width(24)
          .height(24)
          .fillColor(this.currentTab === 'video' ? '#007AFF' : '#8E8E93')

        Text('视频')
          .fontSize(10)
          .fontColor(this.currentTab === 'video' ? '#007AFF' : '#8E8E93')
          .margin({ top: 2 })
      }
      .layoutWeight(1)
      .onClick(() => this.currentTab = 'video')

      // 直播标签
      Column() {
        Image($r('app.media.big30'))
          .width(24)
          .height(24)
          .fillColor(this.currentTab === 'live' ? '#007AFF' : '#8E8E93')

        Text('直播')
          .fontSize(10)
          .fontColor(this.currentTab === 'live' ? '#007AFF' : '#8E8E93')
          .margin({ top: 2 })
      }
      .layoutWeight(1)
      .onClick(() => this.currentTab = 'live')

      // 我的标签
      Column() {
        Image($r('app.media.profile_icon'))
          .width(24)
          .height(24)
          .fillColor(this.currentTab === 'profile' ? '#007AFF' : '#8E8E93')

        Text('我的')
          .fontSize(10)
          .fontColor(this.currentTab === 'profile' ? '#007AFF' : '#8E8E93')
          .margin({ top: 2 })
      }
      .layoutWeight(1)
      .onClick(() => this.currentTab = 'profile')
    }
    .width('100%')
    .height(60)
    .backgroundColor('#FFFFFF')
    .borderColor('#E5E5EA')
    .borderWidth({ top: 1 })
  }
}

4.2 新闻详情页面

新闻详情页面的响应式布局实现：

@Component
struct NewsDetailPage {
  @StorageProp('currentBreakpoint') currentBreakpoint: string = 'md'
  @Prop newsId: number = 0
  @State newsDetail: NewsDetail = null
  @State relatedNews: NewsItem[] = []

  aboutToAppear() {
    // 模拟加载新闻详情和相关新闻
    this.loadNewsDetail()
    this.loadRelatedNews()
  }

  build() {
    if (this.newsDetail) {
      // 小屏和中屏使用垂直布局
      if (this.currentBreakpoint === 'sm' || this.currentBreakpoint === 'md') {
        Column() {
          // 顶部导航栏
          this.NavigationBar()

          // 新闻内容
          Scroll() {
            Column() {
              // 新闻标题和信息
              this.NewsHeader()

              // 新闻内容
              this.NewsContent()

              // 相关新闻
              this.RelatedNews()
            }
            .width('100%')
            .padding(16)
          }
          .width('100%')
          .layoutWeight(1)
        }
        .width('100%')
        .height('100%')
      } else {
        // 大屏使用水平布局
        Column() {
          // 顶部导航栏
          this.NavigationBar()

          // 内容区域
          Row() {
            // 新闻内容
            Scroll() {
              Column() {
                // 新闻标题和信息
                this.NewsHeader()

                // 新闻内容
                this.NewsContent()
              }
              .width('100%')
              .padding(24)
            }
            .width('70%')
            .height('100%')

            // 相关新闻
            Scroll() {
              Column() {
                this.RelatedNews()
              }
              .width('100%')
              .padding(16)
            }
            .width('30%')
            .height('100%')
            .backgroundColor('#F5F5F5')
          }
          .width('100%')
          .layoutWeight(1)
        }
        .width('100%')
        .height('100%')
      }
    } else {
      // 加载中状态
      Column() {
        LoadingProgress()
          .width(48)
          .height(48)

        Text('加载中...')
          .fontSize(16)
          .fontColor('#999999')
          .margin({ top: 16 })
      }
      .width('100%')
      .height('100%')
      .justifyContent(FlexAlign.Center)
    }
  }

  // 组件定义...
  @Builder NavigationBar() {
    // 导航栏实现
  }

  @Builder NewsHeader() {
    // 新闻标题和信息实现
  }

  @Builder NewsContent() {
    // 新闻内容实现
  }

  @Builder RelatedNews() {
    // 相关新闻实现
    Text('相关推荐')
      .fontSize(20)
      .fontWeight(FontWeight.Bold)
      .width('100%')
      .margin({ top: 24, bottom: 16 })

    Grid() {
      ForEach(this.relatedNews, (item: NewsItem) => {
        GridItem() {
          // 相关新闻卡片
        }
      })
    }
    .columnsTemplate(this.getRelatedNewsColumns())
    .rowsGap(16)
    .columnsGap(16)
    .width('100%')
  }

  // 根据断点获取相关新闻列数
  getRelatedNewsColumns(): string {
    switch (this.currentBreakpoint) {
      case 'sm': return '1fr'
      case 'md': return '1fr 1fr'
      case 'lg': return '1fr'
      default: return '1fr'
    }
  }

  // 加载新闻详情
  loadNewsDetail() {
    // 模拟网络请求
  }

  // 加载相关新闻
  loadRelatedNews() {
    // 模拟网络请求
  }
}

5. 最佳实践与注意事项

5.1 响应式设计原则

原则	描述
内容优先	确定哪些内容在不同屏幕尺寸下必须显示，哪些可以隐藏
流式布局	使用相对单位和弹性布局，避免固定尺寸
断点设计	合理设置断点，确保在断点切换时布局变化自然
渐进增强	从小屏幕开始设计，逐步增强大屏幕的体验
一致性	保持不同屏幕尺寸下的视觉和交互一致性

5.2 性能优化建议

1. 懒加载与分页：对于大量数据，使用懒加载和分页技术
2. 图片优化：根据屏幕尺寸加载不同分辨率的图片
3. 条件渲染：只渲染当前可见的内容
4. 复用组件：使用ID标识可复用的组件
5. 减少状态变化：避免频繁的状态变化导致不必要的重渲染

5.3 调试技巧

1. 使用预览器：利用HarmonyOS开发工具的预览器测试不同屏幕尺寸
2. 断点日志：在断点变化时添加日志，帮助调试
3. 边界测试：测试断点边界值附近的布局变化
4. 设备旋转测试：测试设备旋转时的布局变化
5. 真机测试：在实际设备上测试，确保体验一致

6. 总结

本文深入探讨了HarmonyOS NEXT响应式网格布局的高级应用，包括复杂布局案例、高级组件封装、性能优化策略以及实际项目中的最佳实践。通过掌握这些高级技巧，开发者可以构建出适应各种设备的高质量应用，实现真正的"一次开发，多端部署"。
