[HarmonyOS NEXT 实战案例八：Grid] 瀑布流网格布局进阶篇

项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ， 欢迎fork & star

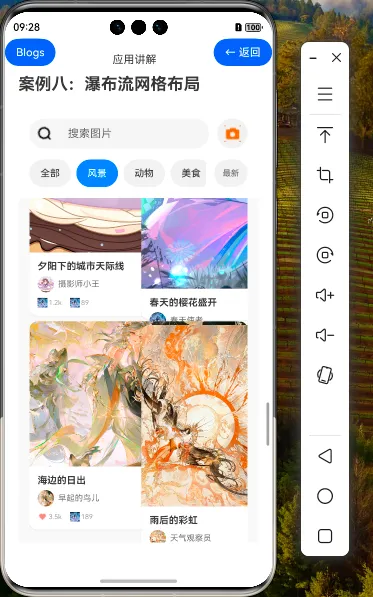

效果演示

1. 引言

在上一篇教程中，我们介绍了HarmonyOS NEXT中瀑布流网格布局的基础知识，包括数据模型设计、页面结构设计和WaterFlow组件的基本使用。本篇教程将深入探讨瀑布流网格布局的进阶技巧，包括高级交互设计、动态布局调整、自定义瀑布流样式等内容，帮助你打造更加精美和流畅的瀑布流界面。

2. 高级交互设计

2.1 图片详情对话框

在基础篇中，我们简单介绍了图片详情对话框的实现。现在，我们将深入探讨其完整实现，包括丰富的交互效果和精美的视觉设计。

@Builder
ImageDetailDialog() {
    if (this.selectedImage) {
        Column() {
            // 顶部操作栏
            Row() {
                Button() {
                    Image($r('app.media.ic_back'))
                        .width(24)
                        .height(24)
                        .fillColor('#FFFFFF')
                }
                .width(36)
                .height(36)
                .borderRadius(18)
                .backgroundColor('rgba(0, 0, 0, 0.3)')
                .onClick(() => {
                    this.showImageDetail = false
                })

                Blank()

                Button() {
                    Image($r('app.media.ic_more'))
                        .width(24)
                        .height(24)
                        .fillColor('#FFFFFF')
                }
                .width(36)
                .height(36)
                .borderRadius(18)
                .backgroundColor('rgba(0, 0, 0, 0.3)')
            }
            .width('100%')
            .padding({ left: 16, right: 16, top: 16 })
            .position({ x: 0, y: 0 })
            .zIndex(1)

            // 图片
            Image(this.selectedImage.image)
                .width('100%')
                .height('60%')
                .objectFit(ImageFit.Contain)
                .borderRadius({ topLeft: 16, topRight: 16 })

            // 详情内容
            Column() {
                // 作者信息
                Row() {
                    Image(this.selectedImage.author.avatar)
                        .width(40)
                        .height(40)
                        .borderRadius(20)

                    Column() {
                        Row() {
                            Text(this.selectedImage.author.name)
                                .fontSize(16)
                                .fontWeight(FontWeight.Bold)
                                .fontColor('#333333')

                            if (this.selectedImage.author.isVerified) {
                                Image($r('app.media.ic_verified'))
                                    .width(16)
                                    .height(16)
                                    .fillColor('#007AFF')
                                    .margin({ left: 4 })
                            }
                        }

                        Text('摄影师')
                            .fontSize(12)
                            .fontColor('#999999')
                    }
                    .alignItems(HorizontalAlign.Start)
                    .margin({ left: 12 })
                    .layoutWeight(1)

                    Button('关注')
                        .fontSize(14)
                        .fontColor('#FFFFFF')
                        .backgroundColor('#007AFF')
                        .borderRadius(16)
                        .padding({ left: 16, right: 16, top: 6, bottom: 6 })
                }
                .width('100%')
                .margin({ bottom: 16 })

                // 标题和描述
                Text(this.selectedImage.title)
                    .fontSize(20)
                    .fontWeight(FontWeight.Bold)
                    .fontColor('#333333')
                    .width('100%')
                    .textAlign(TextAlign.Start)
                    .margin({ bottom: 8 })

                Text(this.selectedImage.description)
                    .fontSize(14)
                    .fontColor('#666666')
                    .width('100%')
                    .textAlign(TextAlign.Start)
                    .margin({ bottom: 16 })

                // 标签
                Scroll() {
                    Row() {
                        ForEach(this.selectedImage.tags, (tag: string) => {
                            Text(`#${tag}`)
                                .fontSize(12)
                                .fontColor('#007AFF')
                                .backgroundColor('#E6F2FF')
                                .borderRadius(12)
                                .padding({ left: 12, right: 12, top: 6, bottom: 6 })
                                .margin({ right: 8 })
                        })
                    }
                }
                .scrollable(ScrollDirection.Horizontal)
                .scrollBar(BarState.Off)
                .width('100%')
                .margin({ bottom: 16 })

                // 拍摄信息
                if (this.selectedImage.location || this.selectedImage.camera) {
                    Column() {
                        if (this.selectedImage.location) {
                            Row() {
                                Image($r('app.media.ic_location'))
                                    .width(16)
                                    .height(16)
                                    .fillColor('#999999')
                                    .margin({ right: 8 })

                                Text(this.selectedImage.location)
                                    .fontSize(12)
                                    .fontColor('#999999')
                            }
                            .margin({ bottom: 8 })
                        }

                        if (this.selectedImage.camera) {
                            Row() {
                                Image($r('app.media.ic_camera'))
                                    .width(16)
                                    .height(16)
                                    .fillColor('#999999')
                                    .margin({ right: 8 })

                                Text(this.selectedImage.camera)
                                    .fontSize(12)
                                    .fontColor('#999999')
                            }
                        }
                    }
                    .alignItems(HorizontalAlign.Start)
                    .width('100%')
                    .padding(12)
                    .backgroundColor('#F5F5F5')
                    .borderRadius(8)
                    .margin({ bottom: 16 })
                }

                // 互动按钮
                Row() {
                    // 点赞按钮
                    Button() {
                        Column() {
                            Image(this.selectedImage.isLiked ? $r('app.media.ic_like_filled') : $r('app.media.ic_like'))
                                .width(24)
                                .height(24)
                                .fillColor(this.selectedImage.isLiked ? '#FF6B6B' : '#333333')

                            Text(this.formatNumber(this.selectedImage.stats.likes))
                                .fontSize(12)
                                .fontColor('#666666')
                                .margin({ top: 4 })
                        }
                    }
                    .backgroundColor('transparent')
                    .padding(0)
                    .layoutWeight(1)
                    .onClick(() => {
                        this.toggleLike(this.selectedImage.id)
                    })

                    // 评论按钮
                    Button() {
                        Column() {
                            Image($r('app.media.ic_comment'))
                                .width(24)
                                .height(24)
                                .fillColor('#333333')

                            Text(this.formatNumber(this.selectedImage.stats.comments))
                                .fontSize(12)
                                .fontColor('#666666')
                                .margin({ top: 4 })
                        }
                    }
                    .backgroundColor('transparent')
                    .padding(0)
                    .layoutWeight(1)

                    // 分享按钮
                    Button() {
                        Column() {
                            Image($r('app.media.ic_share'))
                                .width(24)
                                .height(24)
                                .fillColor('#333333')

                            Text(this.formatNumber(this.selectedImage.stats.shares))
                                .fontSize(12)
                                .fontColor('#666666')
                                .margin({ top: 4 })
                        }
                    }
                    .backgroundColor('transparent')
                    .padding(0)
                    .layoutWeight(1)

                    // 收藏按钮
                    Button() {
                        Column() {
                            Image(this.selectedImage.isCollected ? $r('app.media.ic_collect_filled') : $r('app.media.ic_collect'))
                                .width(24)
                                .height(24)
                                .fillColor(this.selectedImage.isCollected ? '#FFD700' : '#333333')

                            Text('收藏')
                                .fontSize(12)
                                .fontColor('#666666')
                                .margin({ top: 4 })
                        }
                    }
                    .backgroundColor('transparent')
                    .padding(0)
                    .layoutWeight(1)
                    .onClick(() => {
                        this.toggleCollect(this.selectedImage.id)
                    })
                }
                .width('100%')
                .padding({ top: 16 })
                .border({ width: { top: 1 }, color: { top: '#EEEEEE' } })
            }
            .padding(20)
            .alignItems(HorizontalAlign.Start)
            .layoutWeight(1)
        }
        .width('95%')
        .height('90%')
        .backgroundColor('#FFFFFF')
        .borderRadius(16)
    }
}

2.2 手势交互

在瀑布流布局中，我们可以添加丰富的手势交互，提升用户体验：

2.2.1 长按交互

为图片卡片添加长按交互，显示快捷操作菜单：

// 在FlowItem中添加长按手势
.gesture(
    LongPressGesture()
        .onAction(() => {
            this.showQuickActions(image.id)
        })
)

实现快捷操作菜单：

showQuickActions(imageId: number) {
    const actions = [
        { icon: $r('app.media.ic_like'), text: '点赞', action: () => this.toggleLike(imageId) },
        { icon: $r('app.media.ic_collect'), text: '收藏', action: () => this.toggleCollect(imageId) },
        { icon: $r('app.media.ic_share'), text: '分享', action: () => {} },
        { icon: $r('app.media.ic_download'), text: '下载', action: () => {} }
    ]

    // 显示操作菜单
    // 实现略
}

2.2.2 双指缩放

在图片详情对话框中，添加双指缩放手势，实现图片缩放功能：

// 在图片详情对话框中的图片组件上添加
.gesture(
    PinchGesture()
        .onActionStart((event: GestureEvent) => {
            this.initialScale = this.imageScale
        })
        .onActionUpdate((event: GestureEvent) => {
            this.imageScale = this.initialScale * event.scale
            // 限制缩放范围
            this.imageScale = Math.max(0.5, Math.min(3.0, this.imageScale))
        })
)

3. 动态布局调整

3.1 响应式列数

根据屏幕宽度动态调整瀑布流的列数，实现更好的响应式布局：

@State columnsCount: number = 2  // 默认两列

onPageShow() {
    // 获取屏幕宽度
    const screenWidth = px2vp(getContext(this).width)

    // 根据屏幕宽度设置列数
    if (screenWidth <= 320) {
        this.columnsCount = 1
    } else if (screenWidth <= 600) {
        this.columnsCount = 2
    } else if (screenWidth <= 840) {
        this.columnsCount = 3
    } else {
        this.columnsCount = 4
    }
}

// 在WaterFlow组件中使用动态列数
WaterFlow() {
    // ...
}
.columnsTemplate(this.getColumnsTemplate())
// ...

// 生成列模板字符串
getColumnsTemplate(): string {
    return Array(this.columnsCount).fill('1fr').join(' ')
}

3.2 动态卡片大小

根据内容类型或重要性，动态调整卡片大小：

// 在FlowItem中根据图片类型设置不同的样式
FlowItem() {
    Column() {
        // ...
    }
    .width('100%')
    .backgroundColor('#FFFFFF')
    .borderRadius(12)
    .shadow({
        radius: image.isHighlighted ? 10 : 6,
        color: image.isHighlighted ? 'rgba(0, 0, 0, 0.15)' : 'rgba(0, 0, 0, 0.1)',
        offsetX: 0,
        offsetY: image.isHighlighted ? 4 : 2
    })
    // 高亮图片使用不同的边框
    .border(image.isHighlighted ? {
        width: 2,
        color: '#007AFF',
        style: BorderStyle.Solid
    } : {
        width: 0
    })
}

4. 高级样式与视觉效果

4.1 卡片样式变体

为瀑布流卡片设计多种样式变体，增加视觉多样性：

// 定义卡片样式变体
enum CardStyle {
    BASIC,      // 基本样式
    COMPACT,    // 紧凑样式
    FEATURED,   // 特色样式
    MINIMAL     // 极简样式
}

// 为每个图片分配样式变体
@State imageStyles: Map<number, CardStyle> = new Map()

initImageStyles() {
    this.imageItems.forEach(image => {
        // 根据某些规则分配样式
        if (image.stats.likes > 1000) {
            this.imageStyles.set(image.id, CardStyle.FEATURED)
        } else if (image.tags.includes('极简')) {
            this.imageStyles.set(image.id, CardStyle.MINIMAL)
        } else if (image.description.length < 20) {
            this.imageStyles.set(image.id, CardStyle.COMPACT)
        } else {
            this.imageStyles.set(image.id, CardStyle.BASIC)
        }
    })
}

// 在FlowItem中应用不同的样式
FlowItem() {
    const style = this.imageStyles.get(image.id) || CardStyle.BASIC

    Column() {
        // 根据样式变体应用不同的布局和样式
        switch (style) {
            case CardStyle.FEATURED:
                // 特色样式：大图、完整信息、特殊背景
                // ...
                break
            case CardStyle.COMPACT:
                // 紧凑样式：小图、最少信息
                // ...
                break
            case CardStyle.MINIMAL:
                // 极简样式：只有图片和标题
                // ...
                break
            default:
                // 基本样式：标准布局
                // ...
                break
        }
    }
}

4.2 高级动画效果

为瀑布流添加精美的动画效果，提升用户体验：

4.2.1 卡片加载动画

// 在FlowItem中添加加载动画
FlowItem() {
    Column() {
        // ...
    }
    .opacity(this.isItemLoaded(image.id) ? 1 : 0)
    .animation({
        duration: 300,
        curve: Curve.EaseOut,
        delay: this.getItemLoadDelay(image.id)  // 错开延迟，实现瀑布效果
    })
}

// 控制项目加载状态
@State loadedItems: Set<number> = new Set()

isItemLoaded(id: number): boolean {
    return this.loadedItems.has(id)
}

getItemLoadDelay(id: number): number {
    // 根据项目在数组中的位置计算延迟
    const index = this.imageItems.findIndex(item => item.id === id)
    return index * 50  // 每项错开50ms
}

// 在页面显示时触发加载动画
onPageShow() {
    // 清空已加载项
    this.loadedItems.clear()

    // 延迟添加项目，触发动画
    setTimeout(() => {
        this.imageItems.forEach(item => {
            this.loadedItems.add(item.id)
        })
    }, 100)
}

4.2.2 交互反馈动画

// 在FlowItem中添加点击反馈动画
.onClick(() => {
    animateTo({
        duration: 100,
        curve: Curve.EaseIn,
        iterations: 1,
        playMode: PlayMode.Normal,
        onFinish: () => {
            this.selectedImage = image
            this.showImageDetail = true
        }
    }, () => {
        this.itemScales.set(image.id, 0.95)  // 缩小效果
    })

    animateTo({
        duration: 100,
        curve: Curve.EaseOut,
        delay: 100,
        iterations: 1,
        playMode: PlayMode.Normal
    }, () => {
        this.itemScales.set(image.id, 1.0)  // 恢复原始大小
    })
})
.scale({ x: this.itemScales.get(image.id) || 1.0, y: this.itemScales.get(image.id) || 1.0 })

5. 高级交互功能

5.1 拖拽排序

实现瀑布流卡片的拖拽排序功能：

// 添加拖拽状态
@State isDragging: boolean = false
@State draggedItemId: number = -1
@State dragPosition: { x: number, y: number } = { x: 0, y: 0 }

// 在FlowItem中添加拖拽手势
.gesture(
    PanGesture()
        .onActionStart((event: GestureEvent) => {
            if (this.editMode) {  // 只在编辑模式下启用拖拽
                this.isDragging = true
                this.draggedItemId = image.id
                this.dragPosition = { x: event.offsetX, y: event.offsetY }
            }
        })
        .onActionUpdate((event: GestureEvent) => {
            if (this.isDragging && this.draggedItemId === image.id) {
                this.dragPosition = { x: event.offsetX, y: event.offsetY }
                // 计算拖拽位置，判断是否需要交换位置
                this.calculateDragSwap(event.offsetX, event.offsetY)
            }
        })
        .onActionEnd(() => {
            if (this.isDragging && this.draggedItemId === image.id) {
                this.isDragging = false
                this.draggedItemId = -1
                // 完成拖拽排序
                this.finalizeDragSort()
            }
        })
)

5.2 下拉刷新与上拉加载

实现瀑布流的下拉刷新和上拉加载更多功能：

// 下拉刷新状态
@State isRefreshing: boolean = false
@State isLoadingMore: boolean = false

// 在主布局中添加下拉刷新
Refresh({ refreshing: $$this.isRefreshing }) {
    Column() {
        // 瀑布流内容
        WaterFlow() {
            // ...
        }
        // ...

        // 底部加载更多
        if (this.hasMoreData) {
            Row() {
                LoadingProgress()
                    .width(24)
                    .height(24)
                    .color('#999999')

                Text('加载更多...')
                    .fontSize(14)
                    .fontColor('#999999')
                    .margin({ left: 8 })
            }
            .width('100%')
            .height(60)
            .justifyContent(FlexAlign.Center)
            .visibility(this.isLoadingMore ? Visibility.Visible : Visibility.None)
        }
    }
    .onRefreshing(() => {
        // 模拟刷新数据
        setTimeout(() => {
            this.refreshData()
            this.isRefreshing = false
        }, 1500)
    })
}

// 监听滚动到底部，加载更多
onReachEnd() {
    if (!this.isLoadingMore && this.hasMoreData) {
        this.isLoadingMore = true
        // 模拟加载更多数据
        setTimeout(() => {
            this.loadMoreData()
            this.isLoadingMore = false
        }, 1500)
    }
}

6. 高级数据处理

6.1 虚拟化渲染

对于大量数据的瀑布流，可以实现虚拟化渲染，只渲染可见区域的内容，提升性能：

// 虚拟化渲染相关状态
@State visibleStartIndex: number = 0
@State visibleEndIndex: number = 20  // 初始可见数量

// 获取当前可见的图片数据
getVisibleImages(): ImageItem[] {
    const filtered = this.getFilteredImages()
    return filtered.slice(this.visibleStartIndex, this.visibleEndIndex)
}

// 监听滚动事件，更新可见范围
onScroll(scrollOffset: number, scrollState: ScrollState) {
    // 根据滚动位置计算可见范围
    const itemHeight = 300  // 估计的平均项高度
    const screenHeight = px2vp(getContext(this).height)
    const visibleItems = Math.ceil(screenHeight / itemHeight) + 5  // 多渲染几个，保证流畅

    const newStartIndex = Math.max(0, Math.floor(scrollOffset / itemHeight) - 5)
    const newEndIndex = newStartIndex + visibleItems

    if (newStartIndex !== this.visibleStartIndex || newEndIndex !== this.visibleEndIndex) {
        this.visibleStartIndex = newStartIndex
        this.visibleEndIndex = newEndIndex
    }
}

6.2 数据分组展示

根据不同的分类或日期，对瀑布流数据进行分组展示：

// 获取分组后的图片数据
getGroupedImages(): Map<string, ImageItem[]> {
    const filtered = this.getFilteredImages()
    const grouped = new Map<string, ImageItem[]>()

    // 根据分类分组
    filtered.forEach(image => {
        if (!grouped.has(image.category)) {
            grouped.set(image.category, [])
        }
        grouped.get(image.category)?.push(image)
    })

    return grouped
}

// 在布局中使用分组数据
build() {
    Column() {
        // 顶部搜索和筛选
        // ...

        // 分组瀑布流
        ForEach(Array.from(this.getGroupedImages().keys()), (category: string) => {
            Column() {
                // 分组标题
                Text(category)
                    .fontSize(18)
                    .fontWeight(FontWeight.Bold)
                    .width('100%')
                    .padding({ left: 16, top: 16, bottom: 8 })

                // 该分组的瀑布流
                WaterFlow() {
                    ForEach(this.getGroupedImages().get(category) || [], (image: ImageItem) => {
                        FlowItem() {
                            // 图片卡片内容
                            // ...
                        }
                    })
                }
                .columnsTemplate('1fr 1fr')
                // ...
            }
        })
    }
}

7. 瀑布流布局的高级应用场景

7.1 社交媒体图片流

瀑布流布局非常适合社交媒体应用的图片展示，可以实现类似Pinterest、小红书等应用的图片流效果：

特点	实现方式
不规则图片网格	使用WaterFlow组件，保持图片原始宽高比
卡片式布局	为每个FlowItem添加圆角、阴影和边距
互动功能	添加点赞、评论、收藏等互动按钮
无限滚动	实现上拉加载更多功能
沉浸式浏览	点击图片显示全屏详情

7.2 电商商品展示

瀑布流布局也适合电商应用的商品展示：

特点	实现方式
商品卡片	展示商品图片、名称、价格和评分
多样化布局	根据商品类型或促销状态使用不同的卡片样式
筛选与排序	添加分类筛选和价格排序功能
快速操作	添加加入购物车、收藏等快捷按钮
标签展示	显示折扣、新品、热卖等标签

8. 总结

在下一篇教程中，我们将探讨瀑布流布局的高级应用，包括复杂业务场景实现、自定义瀑布流算法、高级动画效果等内容，帮助你掌握瀑布流布局的高级应用技巧。
